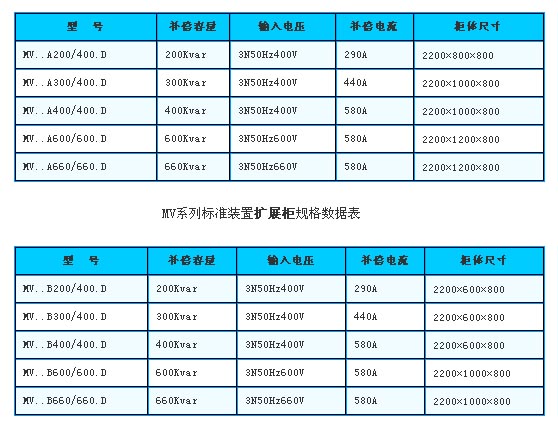

TSC動態無功補償裝置特點 1、MV系列產品主要特點 晶閘管以10ms速率將濾波器投入或退出電網，電流平滑無沖擊；8 421投切方式，可滿足用戶對補償精度的要求； 30ms動態響應時間，可實現動態跟蹤補償； 按國家GB/T14549-93標準治理諧波； 網壓支持功能，使供電網壓的波動滿足國標GB12326-2000的要求； 可消除非對稱負載引起的零序電流和負序電流，實現三相供電的平衡化； 裝置自身?yè)p耗0.5%-1%； 故障自診斷功能保證無人值守運行的可靠性。 2、就地補償?shù)膬?yōu)點 就地補償基波無功功率，濾除諧波無功功率，降低了補償點到高壓公共連接點的供配電損耗，節能效果明顯。 就地補償可以解決高壓補償不能解決的由于負載沖擊引起的低壓電網的網壓波動問題。 進行就地補償后，降低了供配電系統的實際輸出容量，從而提高了低壓變壓器的供電能力，保證了設備運行的可靠性。 就地補償幾乎不受背景諧波影響，保證了補償裝置運行的可靠性和設計的準確性。 TSC動態無功補償裝置選型 MV系列分標準裝置和非標準裝置兩大類： 標準裝置是采用6%電抗器組成的三相濾波器，主要用于三相對稱負載，補償基波無功功率，提高功率因數。（5次以上諧波綜合濾除率在50%以上）。 非標準裝置包含各次濾波器，可按GB/T14549-93國標濾除諧波。 治理直流傳動負載的諧波和基波無功，可選用MV1X品種； 治理交-交變頻器負載的諧波和間諧波，可選用MV1C品種； 治理高功率因數的電壓型變頻器負載的諧波，可選用MV1H品種； 解決非對稱負載的三相平衡化，可選用MV1S品種； 補償電弧爐的基波無功功率，濾除諧波無功功率，可選用MV1F品種。 MV系列標準裝置基礎柜規格數據表
