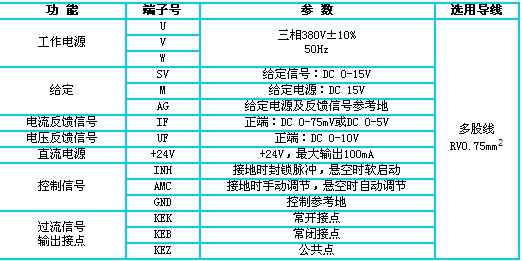

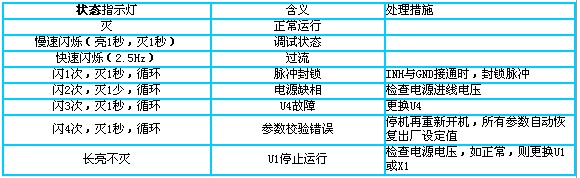

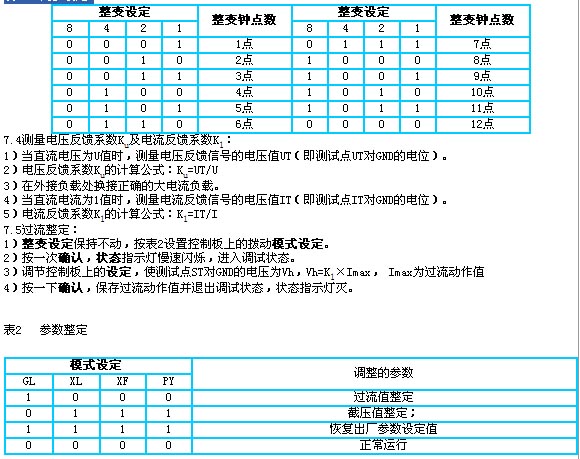

1、概述 KDD-3B系列晶閘管調壓器是以工業級的單片機為核心的全數字控制調壓器，使用靈活方便。本調壓器的所有控制參數均為數字量，無溫度漂移變化，輸出的觸發脈沖具有良好的對稱性，且不需對脈沖對稱度及移相范圍進行整定。具有電源相序自適應功能，免去確定電源相序的麻煩。每一臺調壓器均經過了嚴格的軟件測試、硬件老化等，以確保工作穩定可靠。 2、適用裝置 主要用于電解、電鍍、充電、直流穩壓、直流穩流、電加熱、電磁鐵等電源設備及三相交流相控調壓器。 3、適用電路 3.1 KDD-3B型適用于： ▲ 三相全控橋式可控整流電路 ▲帶平衡電抗器的雙反星形可控整流電路 ▲ 變壓器原邊交流調壓，副邊二極管整流電路 4、正常使用條件 4.1海拔高度不超過2000M 4.2環境溫度：-10℃~+40℃ 4.3空氣最大相對溫度不超過90%（在相當于空氣溫度20±5℃時）。 4.4運行地點無導電、爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸汽。 4.5無劇烈振動和沖擊。 5、技術參數： 5.1主電路側額定工作線電壓：≤450V（50Hz） 5.2控制工作電源：三相380V±10%；功耗：≤15W 5.3脈沖移相范圍：0～1500（XYTY-5型） 各相脈沖不均衡度：≤0.30 脈沖寬度：2個300寬脈沖列、間隔600 脈沖電流峰值：>800mA 5.4電流反饋信號： 1）分流器DC0-75mV, (0-10v) 2）電流傳感器DC 0-5V（訂貨時，請指定信號類型）。 5.5電壓反饋信號：DC 0-10V 5.6穩流、穩壓精度：優于±0.5% 5.7具有電源相序自適應功能，免去確定電源相序的麻煩。 5.8具有電源缺相保護、過流保護，保護時封鎖脈沖。 5.9具有軟起動、急停功能。 5.10過流信號接點容量：AC250V/1.25A 6、控制板端子與參數 工作電源線和過流信號輸出接點線注意與其它導線絕緣，最好單獨走線。 當控制板不接入電流反饋信號時，應將IF與AG短接，以免干擾。 7、調試步驟： 7.1按照接線圖接好控制板的對外連線，在外接負載處接一段1KW的電爐線作為假負載，使輸出額定直流電壓時直流電源在2-3A。 7.2將手動/自動選擇開關置于手動位置，檢查接線無誤后送電，電源指示燈亮。 7.3同步設定： 1）模式設定撥在0位置。 2）根據整流變壓器原副邊接法鐘點數（如果沒有整流變壓器則為12點），按表1設置撥整變?cè)O(shè)定的位置。 3）按一次確認即保存了修改后的整流變壓器鐘點數。 4）調節外部給定電位器W，三相全（半）控橋式整流電路的主電路輸出直流電壓應從零平穩變化到2.34U2(U2整流變壓器二次繞組的相電壓)，這說明同步設定正確，否則需得新設定同步。 5）帶平衡電抗器的雙反星形可控整流電路因負載電流小，平衡電抗器不起作用，相當于六相半波整流。調節外部給定電位器W，主電路輸出直流電壓應從零平穩變化到1.35U2（U2為整流變壓器二次繞組的相電壓），這說明同步設定正確，否則需重新設定同步。（注意：在大電流情況下，直流電壓調節范圍是0-1.7U2） 表1 同步設定 7.6截壓整定（XYTY -5型）： 1）整變?cè)O(shè)定保持不動，按表2設置控制板上的模式設定。 2）按一次確認，狀態指示燈慢速閃爍，進入調試狀態。 3）調節控制板上的設定，使測試點ST對GND的電壓為Vj Vj=Ku×Umax Umax為截壓動作值 4）按一下確認，保存截壓動作值并退出調試狀態，狀態指示燈滅。 7.7截流整定（XYTY –5A型）： 1）整變?cè)O(shè)定保持不動，按表2設置控制板上的模式設定。 2）按一次確認，狀態指示燈慢速閃爍，進入調試狀態。 3）調節控制板上的設定，使測試點ST對GND的電壓為Vj Vj=K1×IJ Ij截流動作值 4）按一下確認，保存截流動作值并退出調試狀態，狀態指示燈滅。 7.8恢復出廠參數設定值： 整變?cè)O(shè)定保持不動，將模式設定全撥在“15”，按一次確認，所有參數均恢復為出廠設定值（過流值、截壓值為最大值，不起作用） 8、常見故障及排除 8.1無電壓輸出： 檢查控制板電源是否正常，并根據表3，判斷故障并處理。 表3 故障指示燈狀態 8.2輸出直流電壓不能從零至額定值連續可調，有電壓跳變： 1）檢查是否同步設定不正確。 2）檢查是否有導通性能不好的晶閘管并更換。 8.3輸出電壓不穩定， 1）檢查是否負載開路或輸出的直流電流太小，晶閘管不能維持狀態。 2）檢查是否有導通性能不好的晶閘管并更換。 8.4輸出電壓調不到額定值： 1）檢查是否電源電壓偏低。 2）檢查是否同步設定不正確。 3）檢查是否對應于額定電壓時的反饋信號值超過10V，如是則需降低反饋信號。 4）檢查是否設置的截壓值比額定輸出直流電壓小，控制板運行在截壓狀態，使輸出電壓受到限制。 5）檢查是否設置的截流值偏小，控制板運行在截流狀態，使輸出電壓受到限制。 8.5輸出直流電流調不到額定值： 1）如輸出直流電壓調不到額定值，則按上述方法檢查。 2）如輸出直流電壓能調到額定值，則整流設備正常無故障；這種現象是由于負載電阻偏大造成的。 8.6三相交流相控調壓電路，如果直流側負載開路或負載電流太小，會造成輸出直流電壓不穩定，加大負載電流后即可正常。 我公司可根據客戶的需要制作各種晶閘管調壓器、晶閘管調功器、中頻感應加熱電源、溫控柜、晶閘管整流裝置。
