一.產品主要性能指標和功能特點
HARSVERT-A系列高壓變頻調速系統采用單元模塊串聯多電平技術,屬高壓輸出電壓源型變頻器,以高可靠性、易操作、高性能為設計目標,滿足用戶對于風機、水泵類負載調速節能,改善生產工藝的迫切需要。本調速系統適配各種通用交流電機,采用新型IGBT功率器件,全數字化微機控制。系統采用了一體化設計的理念,主要由移相變壓器、功率模塊和控制器等組成。

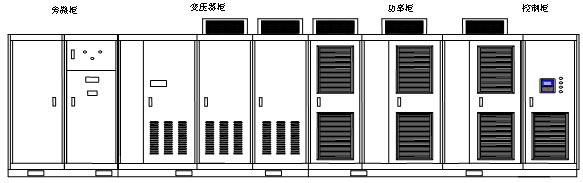

系統構成圖

● 變頻器為高-高結構,6kV直接輸出,不需輸出升壓變壓器,輸出為單元串聯移相式PWM方式;
● 系統一體化設計,包括輸入干式隔離變壓器,變頻器等所有部件及內部連線,用戶只須連接高壓輸入、高壓輸出、低壓控制電源和控制信號線即可。整套系統在出廠前進行整體測試;
● 在20~100%的負載變化情況內達到或超過0.95的功率因數,并且電流諧波少,無須功率因數補償/諧波抑制裝置;
● 無需濾波器變頻器就可輸出正弦輸出電流和電壓波形,對電機沒有特殊的要求,可以使用普通異步電機,電機不必降額使用。具有軟起動功能,沒有電機啟動沖擊引起的電網電壓下跌,可確保電機安全、長期運行;
● 變頻裝置輸出波形不會引起電機的諧振,轉矩脈動小于0.1%??蓽p少風機喘振現象。變頻器有共振點頻率跳躍功能;
● 變頻裝置對輸出電纜長度無任何要求,電機不會受到共模電壓和dv/dt的影響;
● 控制系統采用全數字微機控制,有很強的自診斷功能,能對所發生的故障類型及故障位置提供中文指示,能在就地顯示并遠方報警,便于運行人員和檢修人員能辨別和解決所出現的問題;
● 具有就地監控方式和遠方監控方式。支持Profibus、Modbus、TCP/IP等各種通訊協議;在就地監控方式下,通過變頻器上的觸摸屏顯示,可進行就地人工啟動、停止變頻器,可以調整轉速、頻率;就地控制窗口采用中文操作界面,功能設定、參數設定等均采用中文。賣方提供的變頻裝置支撐軟件為漢化的最新的正版軟件;
● 轉矩特性:0~50Hz恒轉矩特性,額定轉矩輸出,轉矩階躍響應<200ms。50Hz以上恒功率特性,最大轉矩與轉速成反比下降;
● 針對國內電網波動情況進行優化設計,電網電壓可下降至65%,變頻器仍能繼續工作,而不跳機;
● 采用單元串聯多電平技術,輸出波形好,對電纜和電機沒有特殊要求,適配普通電機;
○ 掉電恢復再啟動功能:電網掉電,在設定時間內(系統默認:20秒)電網恢復正常,變頻器可自行啟動,系統自動識別并跟蹤電機轉速,實現無沖擊再啟動,恢復到原來的工作狀態;
○ 徹底的高低壓隔離設計理念,高壓主回路與控制器之間采用優質光纖連接,系統具有極高的安全性,同時具有很好的抗電磁干擾性能;
○ 系統在電源側采用多重化整流技術,電網側諧波污染小,功率因數高,符合GB 14549-93標準和IEEE std 519-1992電能質量標準對電壓、電流諧波失真度的要求;
○ 友好、快捷的系統界面:易控(eCon)操作面板配置或彩色液晶觸摸屏全中文WINDOWS操作界面;
○ 控制電源冗余設計:HARSVERT系列高壓變頻系統控制電源可接收AC220V或AC380V(三相四線制),且可以同時接受雙路交流220V電源,互為備用,采用雙電源自動轉換開關,實現無擾切換,確??刂齐娫吹姆€(wěn)定,除此之外還可以接受DC220V,甚至DC110V做為后備電源,實現交直流兩路電源的互為備用;
○ 加、減速自適應功能;
○ 完整的故障監測電路、精確的故障報警保護,完全可滿足變頻器及整個系統的運行需要。其基本保護功能有:過電壓保護、過電流保護、欠電壓保護、缺相保護、過載保護、過熱保護、接地保護、短路保護等等;
○ 變頻器故障分級保護,可帶故障運行,實現最大程度的不間斷運行;
● 可接受和輸出0~10V/4~20mA工業標準信號;
● 可根據用戶需要內置PID調節器;
● 優異的性能/價格比;
● 旋轉起動功能,可以啟動正在旋轉的電機。
二.使用場合
火力發電:引風機、送風機、吸塵風機、壓縮機、排污泵、鍋爐給水泵、灰漿泵等;
冶金行業:引風機、吸塵風機、通風風機、泥漿泵、除垢泵等;
石油化工:主管道泵、注水泵、鍋爐給水泵、循環水泵、潛油泵、鹵水泵、引風機、氣體壓縮機、混合器、擠壓器等;
水泥制造:窯爐引風機、生料研磨引風機、壓力送風機、主吸塵風機、冷卻器吸塵風機、冷卻器排風機、預熱塔風機、分選器風機、窯爐供氣風機、高溫風機、尾排風機等;
供水、污水處理:污水泵、清水泵、凈化泵、生物粗處理塔泵等;
市政供水:水泵等;
采礦行業:礦井的排水泵和排風扇、介質泵等;
造紙:打漿機等;
制藥:清洗泵等;
其他:傳動機械裝置、風力渦輪機、風洞試驗等。

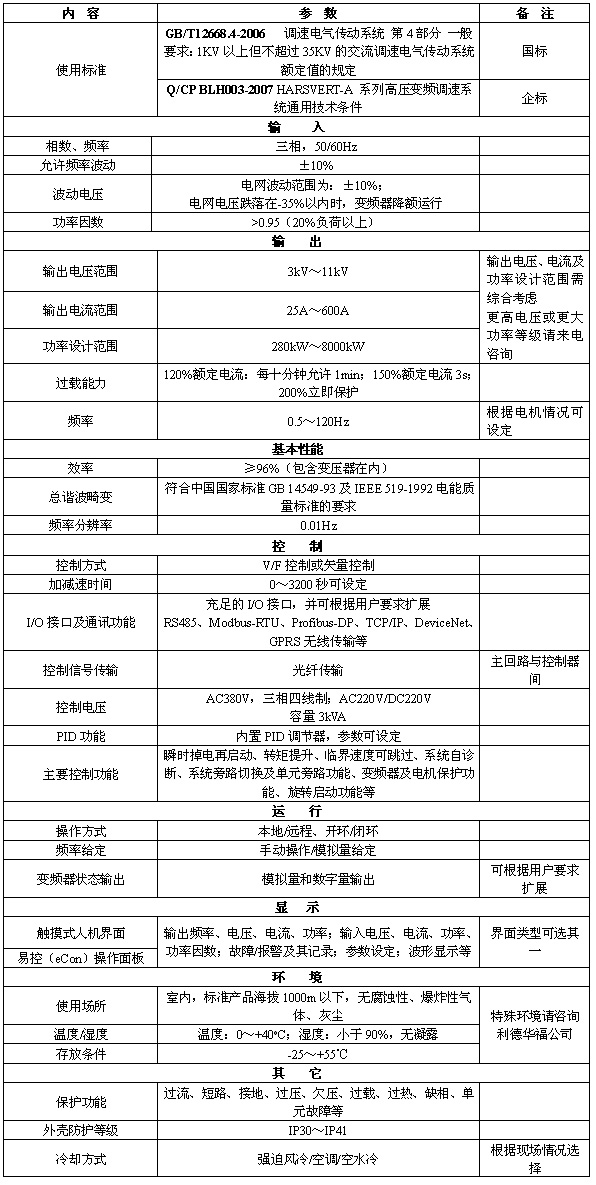

HARSVERT系列技術參數表
