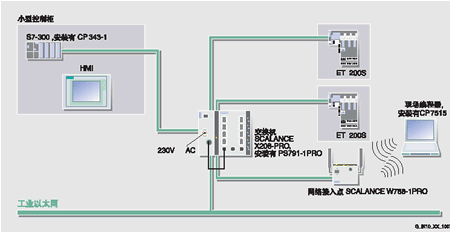

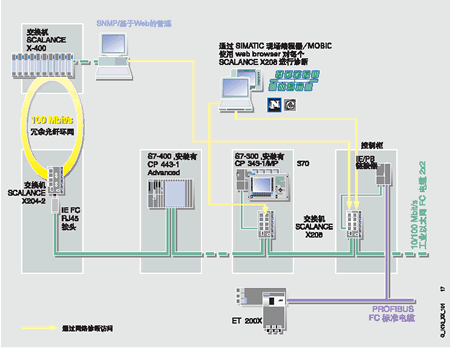

概述 SCALANCE X-200 系列通用型工業以太網交換機最佳適用于安裝總線、星形和環形拓?fù)浣Y(jié)構的10/100 Mbit/s 工業以太網。 站或網絡的電氣和光學接口與設備的端口類型一致。 堅固的S7-300 式金屬外殼，可安裝在標準導軌、S7 軌條或直接安裝在各種位置的壁板上。 堅固、工業標準接口，支持PROFINET 功能，接頭自鎖在外殼上，可消除應力。 冗余電源 LED 顯示設備診斷（電源，鏈路狀態，數據通訊） 故障信號觸點，使用SET 按鈕，易于調整 該裝置具有PROFINET 診斷功能、SNMP 訪問，集成Web server 和自動e-mail 發送功能，用于通過網絡遠程診斷和信號傳送。 優點 用于組態總線型、星形和環形拓?fù)浣Y(jié)構的以太網理想解決方案 使用支持PROFINET 功能的連接電纜，自鎖在外殼上，可消除應力，設備連接堅固，數據通訊可靠。 使用SCALANCE X-400 或OSM/ESM 作為冗余管理器，組態冗余環形拓?fù)浣Y(jié)構，網絡可用性高。 通過集成Web server 和信號觸點以及LED 指示燈，對快速、方便地進行設備診斷。 通過SNMP 接入點，SCALANCE X-200 交換機可集成在現有網絡管理架構中。 使用PROFINET，進行過程診斷和系統診斷非常方便。 集成在SIMATIC STEP 7 中的組態和診斷功能有利于工廠的工程與組態以及調試和運行。 借助于集成Autocrossover 功能，可使用非交叉電纜。 模板更換無需編程器，使用C-PLUG 交換介質用于組態數據的備份 應用 使用SCALANCE X-200 工業以太網交換機，能夠經濟地利用交換功能，組態總線、星形或環形拓?fù)浣Y(jié)構的工業以太網，實現網絡的高可用性以及遠程診斷功能。該交換機的防護等級為IP30，可用于開關柜中。SCALANCE X208PRO 的防護等級為IP65，可安裝在控制柜外。 其它產品型號 SCALANCE X204-2 / SCALANCE X206-1 · 用于組態以太網總線、星形和環形拓?fù)浣Y(jié)構的理想解決方案： - SCALANCE X204-2 ； 光學總線或環形拓?fù)浣Y(jié)構，帶有2 個光學端口、4 個電氣端口 - SCALANCE X206-1 ； 星形拓?fù)浣Y(jié)構，帶有1 個光學端口、6 個電氣端口 · 通過LED 進行設備診斷（電源、鏈路狀態、數據通訊）。 · 通過信號觸點（信號掩碼可使用按鈕本地設置）、PROFINET、 SNMP 和Web browser 進行遠程診斷。 · 4 個（SCALANCE X204-2）或6 個（SCALANCE X206-1） RJ45 接口，工業用，帶有護套，可連接新式IE FC RJ45 180° 接頭。 采用SCALANCE X204-2 和SCALANCE X208 的星形網絡拓?fù)浣Y(jié)構 SCALANCE X208 / SCALANCE X208PRO （防護等級IP65） · 用于組態總線、星形和環形拓?fù)浣Y(jié)構的電氣以太網（8 個電氣端口）： - SCALANCE X208 用于安裝在開關柜內 - SCALANCE X208PRO 用于安裝在開關柜外 · 通過LED 進行設備診斷（電源、鏈路狀態、數據通訊）。 · 通過信號觸點（對于SCALANCE X208：信號屏蔽可使用按鈕本地設置）、PROFINET、SNMP 和Web browser 進行遠程診斷。 · 8 個RJ45 接口： - SCALANCE X208： 工業標準設計，帶有附加護套，用于連接新式IE FC RJ45 180° 接頭。 - SCALANCE X208PRO： 防護等級IP65，用于連接IP67 推拉式插塞接頭。 · SCALANCE X208PRO 可安裝在DIN 或S7-300 導軌上，節省空間，水平或垂直直接安裝在設備或機器上；借助于可轉向LED 條，可從任何位置讀取狀態信息。 · PS791-1PRO 電源模板給SCALANCE X208PRO 從控制柜外供應230 V AC 電源。 設計 SCALANCE X-200 工業以太網交換機，優化帶有堅固的金屬外殼，用于標準導軌安裝和S7 導軌安裝。也可在直接安裝在壁板的任何位置。由于是S7-300 外殼格式，該裝置可最佳適用于采用 S7-300 部件的自動化解決方案中。 交換機配備： · 一個4 針端子板， · 和帶有2 x M12 接口的SCALANCE X208PRO 用于連接冗余電源（2 x 24 V DC）。狀態信息通過LED 指示（電源、鏈路狀態、數據通訊、電源和信號觸點等）。 SCALANCE X-200 模板具有以下類型的端口： · 10/100BaseTX ，RJ45 接口 RJ45 接口，自動數據傳輸速率檢測（10 或100 Mbit/s），具有自動感測和自動交叉功能，用于連接IE FC 電纜，通過IE FC RJ45 180°接頭或IP67 推拉式插塞接頭，最長100 m。 · 100BaseFX ，ST 連接技術 ST 接口，用于直接連接工業以太網玻璃光纖，最長3000 m，可組態總線與星形拓?fù)浣Y(jié)構。 功能 用于組態總線、星形和環形拓?fù)浣Y(jié)構的電氣和光學工業以太網 使用SCALANCE X-400 或OSM/ESM 作為冗余管理器，組態冗余環網（100 Mbit/s） 借助于端口中集成自動交叉功能，可使用非交叉電纜 通過集成交換機功能，斷開負載 使用信號觸點、SNMP 和Web 瀏覽器，診斷簡便 使用Web 瀏覽器，銅纜診斷容易，斷線查找方便 集成進PROFINET IO-Controller 的診斷功能中，一致性的診斷概念，包括網絡結構 通過優先級劃分，優化支持PROFINET 實時通訊（RT）。 使用任選C-PLUG 交換介質（不在供貨范圍內），可在故障時快速更換設備 網絡拓?fù)浣Y(jié)構和網絡組態 工業以太網SCALANCE X-200 交換機，防護等級IP30 ，通常與要連接的站一起安裝在控制柜中。SCALANCE X208PRO 則設計用于安裝在開關柜外。 組態網絡時，需要遵循下列邊界條件： · 兩個SCALANCE X 交換機之間的TP 軟線長度： - 最長100 m，對于IE FC 電纜和IE FC 180°接頭或IP67 推拉式插塞接頭 - 最長10 m，對于TP 軟線插接線 · 光纖長度： - 最長3000 m，對于工業以太網玻璃光纖。 · IP 地址： 對于SCALANCE X-200 系列工業以太網交換機，使用DHCP （動態主機組態協議）規定其IP 地址。如果在網絡中沒有相應的服務器，IP 地址可以使用隨附的軟件工具或STEP 7 分配。 使用SCALANCE X208PRO 可組態星形網絡拓?fù)浣Y(jié)構，柜外安裝， 230 V AC 電源 調試和診斷 SCALANCE X 的PROFINET 診斷報警功能使用相應的SIMATIC 工程工具顯示，并在控制器中進行處理。通過在SIMATIC 解決方案中的全面集成，PLC 和HMI 的工程與組態成本顯著降低。 SCALANCE X-200 工業以太網通過標準協議SNMP（簡單網絡管理協議）還可集成到網絡管理系統中。在設備出現故障時，出錯報文（SNMP 報文）被發送到網絡管理系統，或作為電子郵件發給一個指定的網絡管理器。 使用集成Web 服務器，通過標準瀏覽器，即可進行組態與診斷設置。通過Web 服務器，還能讀取統計信息。 下列信息通過裝置上的LED 顯示： · 電源 · 端口狀態 · 數據通訊 · 信號觸點 SCALANCE X-200 系列工業以太網交換機還可使用浮置信號觸點監控。
