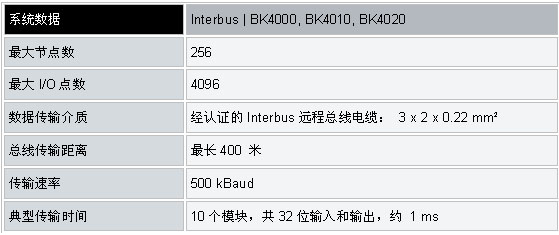

BK4000, BK4010 和BK4020總線耦合器將Interbus系統與電子端子排連接起來。電子端子排可用模塊化方式擴展。一個節點包括一個總線端子控制器、1-64個端子模塊和終端模塊。BK4010經濟型特別適合低成本地建立與外圍信號的連接，它可以同時連接最多64個數字量輸入模塊和64個數字量輸出模塊。 產品介紹： BK4020“經濟增強型”總線耦合器可通過K-Bus擴展技術，在分布式空間里，可連接多達255個總線端子。所有緊湊型的總線耦合器系列產品支持Beckhoff各種總線端子，每個節點可以最多可處理512個數字量輸入和輸出。模擬量通道數目因?yàn)镮nterbus協議的緣故，最大32個輸入和32個輸出。傳輸速率可達到500kBaud.從站之間距離最大可以達到400m，這是因?yàn)槊總€從站扮演了中繼器的角色，這樣總的傳輸距離可以達到13公里。 總線耦合器在起動之后，會根據連接的總線端子，自動產生識別碼和數據長度，主站直接讀。因此沒必要設置從站的參數。 總線耦合器自動識別連接的總線端子，對輸入/輸出建立過程映像。第一個數字量輸入/輸出信號數據占一個字節的第一位（LSB）,從左邊開始，依次排列。輸入和輸出區很清楚的被區分。如果輸入或輸出數據超過一個字（16位），則控制器會自動從下一個新的字開始。 Interbus總線是一個開放式的系統，1987年推出。Interbus總線是一個令牌環結構，在一條環路上可以連接256個從站。傳輸速率是500 kBaud。由于可靠有效的數據傳輸，傳感器和執行器的數據可以遠距離傳輸。 對模擬I/O、位移測量等信號的綜合處理 BK4000 和BK4020總線耦合器支持對各種總線端子的操作。只要用戶將它們連接起來，處理模擬 I/O信號與處理其它種類的信號沒有什么區別。過程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬和多功能總線端子都可以通過KS2000組態軟件進行配置。根據型號，模擬量總線端子寄存器中存有溫度范圍，增益和線性參數。使用KS2000軟件，所需參數可以在PC機上設置?？偩€耦合器永久地安全存儲配置的參數。 當然，總線耦合器也可以由控制系統來控制。通過功能塊（FBs），PLC或IPC在起動階段，對整個系統進行配置。如果需要，控制器可以上載分散產生的組態數據以便于集中管理和存儲這些數據。因此當更換一個總線耦合器時，不需要進行新的調整。當上電時控制器自動進行所需配置。可通過KS2000配置軟件達到該功能需求。 Interbus耦合器具有SUPI3協議芯片，支持Interbus主站擴展診斷，G4芯片支持主站依次編址。
