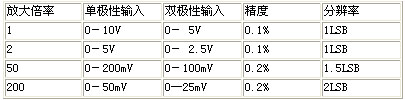

產品簡介 BC1058是一款強調模擬性能的廉價A/D板。 BC1058具有24路可編程數字I/O（8255）一路12位D/A轉換器?？煞奖愕臉嫵闪畠r模擬信號采樣或控制。 主要特點 、性能 A/D轉換器:100KHZ A/D公司的AD1674,A/D內置1微秒采樣、保持器,空徑延遲<15ｎＳ. 程控32路單端/16路差分輸入, 輸入阻抗>10MΩ, 最大輸入電壓:< +12V/－5V,DB37孔式輸入連接器。 輸入為雙極性輸入幅度：０－5V，單極性輸入幅度：０－10V，輸入4檔跳線器選擇放大器，放大倍率：1，2，50，200倍。對應輸入幅度及精度如下： 差分輸入時，CMRR>90dB （G=1,2） >100dB， （G=50,200），最大共模輸入電壓為模擬輸入最大容許輸入電壓 A/D最大通過率: 50KHZ （輸入放大倍率G＝1，2），輸入通道建立時間<10uS。通過率：20KHZ （輸入放大倍率G＝50，200），輸入通道建立時間<20uS。 可編程數字I/O, 24路（INTEL8255），TTL電平兼容。26腳扁平電纜插座輸出。 高電壓 > 3.5V, 低電壓 < 0.4V 輸出下拉電流 > 2ｍＡ/路，上拉>2mA 輸入電流：<0.1mA 一路12位D/A轉換器，輸出0－10V，0－5V，0－±5V，跳線器選擇，輸出精度0.1%，分辨率1LSB，輸出建立時間10uS，輸出驅動電流<2mA（芯片：DAC1210）。 BC1058占用4條PC I/O地址線, I/O地址可從100H-3F0H間選擇 尺寸：17X11厘米
