用于擴展模塊的Telefast預接線系統
說明:
它具有繼電器轉換和連接功能,不管是否帶有極性分類,都在很大程度上減少了布線時間并降低了出錯的機率。
AdvantysTelefast預接線系統可以快速、可靠和經濟地將遠端輸入/輸出模塊(—24V 離散量)連接到執行部分,并部分去除單線連接及中間端子塊。
Telefast系統只能連接到配備有HE10型連接器的Twido模塊上,它包括連接電纜和接口子模塊。
Telefast適用于所有現有控制系統的連接類型:
*位于PLC機柜中的輸入/輸出模塊,
*直接集成在機器或附件上的輸入/輸出模塊。
所有的輸入/輸出連接子模塊的輸出端子排列成2排:
■ 第1排:信號連接
■ 第2排:公共端連接
*—24V,用于輸入
*0V,用于輸出
可以添加第3列可選端子ABE 7BV..,以與其他公共端進行連接。

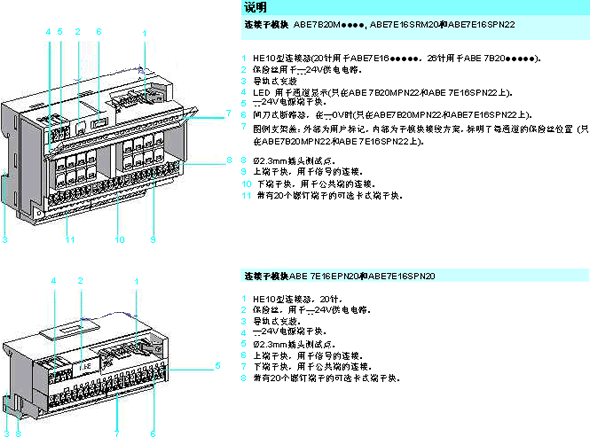

這些輸入/輸出子模塊具有不同的配置:
用于Twido模塊型本體控制器的子模塊
■ ABE7B20MPN20:12個輸入+8個無源輸出的子模塊。
■ ABE7B20MPN22:12個輸入+8個無源輸出的子模塊。
*每個輸出具有單獨的熔斷保護 (0.315 A),
*LED指示,
*閘刀式斷路器,用于0V的公共端。
■ ABE7B20MRM20: 12個輸入+8個具有焊接繼電器輸出的子模塊
*2個2A固態繼電器(1x4A公共端/2通道),
*6個機電式繼電器(1N/O—24V/~250V, 3A),可用于電流或電壓信號(1x10A公共端/6通道)。
用于Twido擴展模塊的子模塊
■ ABE7E16EPN20:16個無源輸入的子模塊
■ ABE7E16SPN20:16個無源輸出的子模塊
■ ABE7E16SPN22: 16個無源輸出的子模塊
*每個輸出具有單獨的熔斷保護(0.315 A),
*LED 指示
*閘刀式斷路器,用于切斷0V公共端
■ ABE7E16SRM20:16個焊接繼電器輸出的子模塊
*16個機電式繼電器(1N/O—24V/~250V, 3A) ,可用于電流或電壓信號 (1x5A公共端/4通道)
可選端子塊
■ ABE7BV20TB
*12 分流螺釘端子用于輸入公共端,
*8 分流螺釘端子用于輸出公共端。
■ ABE7BV20
*20 分流螺釘端子用于一個單獨公共端的連接。
