HSB1103是一款以AMD AU1100 SOC為核心的嵌入式主板,包括了DDR2內存、Flash存儲器和其他相關半導體器件,以及眾多外圍接口(Peripherals)。HSB1103采用整合板思路來設計,接口大都做在電路板上,去除了板子擴展連線的復雜性。同時整合多種功能,將AU1100的CPU所能實現功能基本上都考慮了,方便用戶使用和繼續開發使用。
主要特點:
64MByte SDRAM
32MByte AMD MirrorBit FLASH
14-Pin E-JTAG 連接器
一個9線全功能串口,2個3線串口
2個USB主機口,其中1主機口可復用為設備口
1個以太網接口
DS1339 RTC
支持Watchdog
集成完整AC’97 Codec聲卡
支持觸摸屏
1個SSI接口
1個SD卡接口
AU1100內置LCD控制器,可驅動(320x240(240X320)~1024X768)以內分辨率單/雙調色板、TFT和STN顯示,還支持圖象縱向和橫向的旋轉顯示
2個用戶自定義LED
外部5V適配器供電

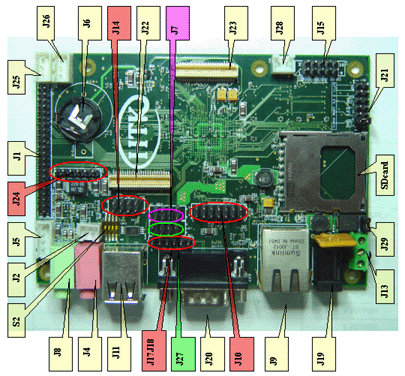

J1 LCD和觸摸屏接口
J2 音頻放大輸出
J5 觸摸屏接口
J7 IrDA信號接口連接器
J10 JTAG接口連接器
J14 SSI
J15 GPIO信號輸出
J21 LED指示
J22 擴展板信號連接器A
J23 擴展板信號連接器B
J24 音頻信號連接器
J25、J26 背光控制信號輸出接口
J17、J18 RS232三線串口
J27 TTL電平輸出串口
J28 手動復位輸入
J13 5V電源輸入連接器

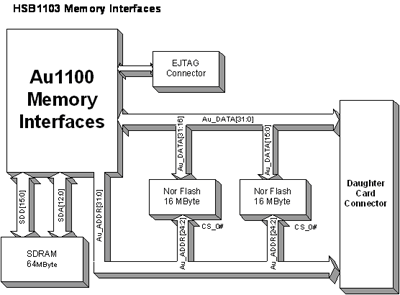

功能模塊圖:
軟件支持:
• 操作系統: 嵌入式 Linux 操作系統, 2.4.20 內核
• 自舉引導安裝程序: YAMON
• 文件系統: JFFS2 文件系統 version2.1
• 圖形用戶接口:支持 Tiny-X 、Microwindows 、 QT embedded 、 MiniGUI
已集成開發的應用軟件
日歷、記事本、計劃 / 安排、任務表、地址簿、電子書閱讀器,圖形計算器, PDF 閱讀器、媒體播放器、嵌入式瀏覽器、視頻電話、 CAD 看圖軟件等
全部設備驅動程序
Frame buffer 驅動;
觸摸屏驅動;
Ethernet接口控制器驅動;
USB接口驅動;
RS232串口驅動;;
IrDA紅外接口驅動;
PCMCIA/CF卡接口驅動;
MMC卡接口驅動;
實時時鐘DS1309驅動
