特性
并行設計,2片高速53Msps 12bit A/D轉換器
獨特的時序設計,實現雙倍倍采樣時鐘的采樣速度
采集系統啟動時動態下載,支持采集卡的遠程動態升級服務
觸發功能有:軟件(手動)、內觸發、外觸發
板卡概述
ACC4502采用中科動態儀器公司創新設計的微弱信號測量技術,通過同步觸發采集累加結構,實現微弱信號的實時相關增強,數據經1,048,576次累加,對信號的信噪比增益可以達到300倍以上,可以大大提高原始信號的信噪比,是一種廣泛用途的微弱信號測試儀器。
同步并行設計,卡上集成了2片高速50Msps 12-bit A/D轉換器,采集系統在統一的時鐘和觸發控制下實現全同步采集。A/D轉換的最高采樣頻率為50MHz;每通道最大單次采樣深度可達到64Ksa。兩個獨立的高速精密運算放大器和精密程控增益通道,實現±500mV到±2.5V的動態信號采集,板上沒有手工調節的器件,具有較高的工作可靠性和穩定性。
ACC4502特殊設計的FPGA高速實時累加器結構,使得采集與累加同時完成,13秒可以對高速重復的原始信號進行6萬次長度1024點的采集和累加運算,給出信噪比增強后采集數據。創新的時序設計使得測試結果數據具有等效于雙倍采樣時鐘的采樣速度,提高信號的時間分辨率。
ACC4502具有多種觸發源,包括軟件(手動)觸發、內觸發、外觸發。內觸發電平在當前量程范圍內自由設置,可以設為上升沿、下降沿等模式;外觸發信號符合TTL電平標準,可以選擇上升沿或下降沿有效,通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。
ACC4502采用大規模現場可編程陣列電路(FPGA)設計,集成度和可靠性高,采集控制器(DAQ Core)由PCI總線接口在采集系統啟動時動態下載,支持對采集卡的遠程動態升級服務,便于靈活地設計滿足特殊用戶的測試功能與時序要求。
ACC4502可以精確地恢復、檢測和測量被噪聲背景淹沒的微弱信號,特別適合用于強噪聲信號檢測應用、醫學生物參數測量、光纖傳感數據處理、物理學和電子學前沿研究,應用范圍遍及幾乎所有的科學領域,為現代科學技術和工農業生產研究提供強有力的測試手段,成為現代科技的主流必備儀器。
應用
ACC4502可以精確地恢復、檢測和測量被噪聲背景淹沒的微弱信號,特別適合用于強噪聲信號檢測應用、醫學生物參數測量、光纖傳感數據處理、物理學和電子學前沿研究,應用范圍遍及幾乎所有的科學領域,為現代科學技術和工農業生產研究提供強有力的測試手段,成為現代科技的主流必備儀器。

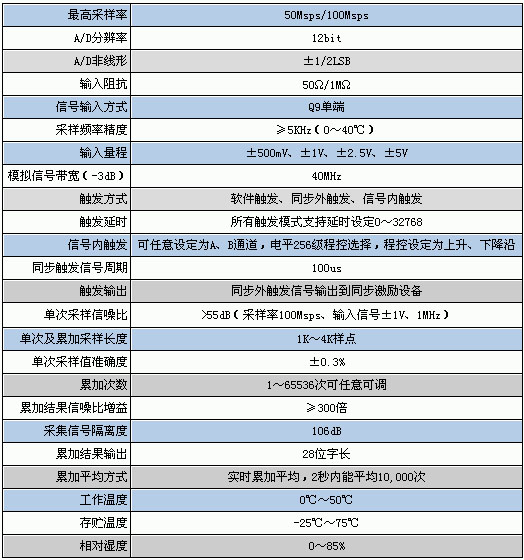

主要指標:
