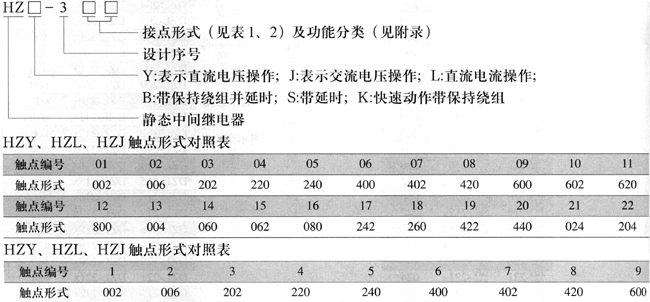

1.概述 本系列中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。該產品為集成電路靜態型繼電器具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便，克服了老電磁型導線細、匝數多、容易斷線及運輸后動作值易變差等缺點。產品分五個系列，分別替換DZY-200、DZJ-200、DZB-200、DZS-200、DZK-200電磁式中間繼電器。 2.型號 3.主要性能 ●本系列靜態中間繼電器采用可靠集成電路，觸點選用多個電壓較低高性能密封繼電器。 ●防潮、防塵、不斷線，可靠性高，動作和返回時間快。 ●繼電器動作后有燈光指示，有電源指示。觸點容量大，觸點接觸電阻小。絕緣耐壓高。 4.技術條件 ● 環境基礎條件：環境溫度：20±2～C，相對濕度：45％·75％，大氣壓力：80-106Kpa ● 正常使用條件：環境溫度：20±2℃，相對濕度：不大于90％，大氣壓力：80-110Kpa ● 繼電器額定值：額定電壓：6V，12V，24V，48V，110V，220V，AC、DC。 ● 觸點容量：接通DC220V，10A；斷開DC220V，r=5ms，50W負載。 ● 保持值：0．7-1．2倍額定電壓，動作時間和返回時間大不于10ms。 ● 功耗：在額定電壓下不大于6W。 ● 絕緣電阻：用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不大于10MF2。 ● 絕緣耐壓：各引出端子，對外殼鎖緊螺釘能承受工頻2000V，同組觸點之間能承受工頻1000V，歷時一分鐘，無擊穿。 ● 電壽命：DC220V，切斷電流T=5ms,50W，104次以上。 ● 機械壽命：觸點無負荷300萬次以上。
