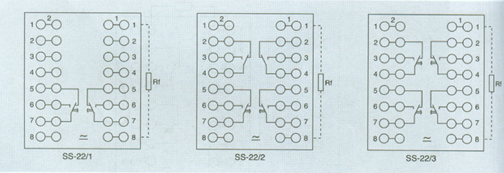

1.應用范圍 SS-22型時間繼電器（以F簡稱繼電器）可用在交、直流操作的各種保護及自動控制電路中，特別是要求延時準確和需要功耗很低而整定范圍甚寬的場合。 2.主要技術參數 ● 額定電壓：直流48V、110V、220V；交流48V、100V、110V、127V、220V、380V。 ● 動作電壓：直流不大于70％額定電壓；交流不大于75％額定電壓。 ● 返回電壓：不小于5％額定值。 ● 整定誤差：不大于±1％最大整定值。 ● 延時一致性：不大r0.2％最大整定值。 ● 延時范圍：0.1-99.9s（級差0.1s）、l-999s（級差1s）、10-9990s（級差10s）、100—99900s（級差100s） ● 功率消耗：不大于5.5W。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 3.內部接線 4.外形及開孔尺寸
