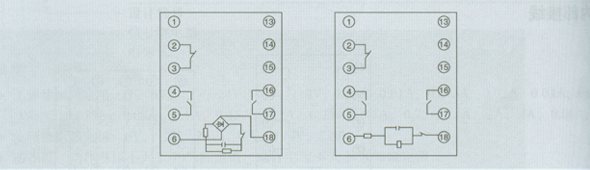

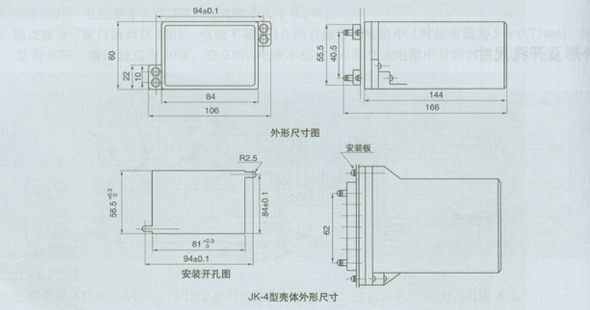

1、應用范圍 DX-9型閃光繼電器用于信號回路，當電源接通后，觸點可周期性地接通和斷開，從而使受控的燈光信號發出閃光。 2.主要技術數據 ● 額定值：直流220V、110V、48V、24V； 交流220V；50Hz。 ● 觸點形式：二組動合、一組動斷。 ● 動作值：不大于80％額定值。 ● 閃光頻率：每分鐘40-80次。 ● 功率消耗：直流不大于5W；交流不大于12VA。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 3.內部接線 4.外形及開孔尺寸
