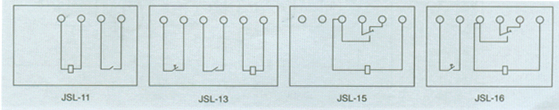

1、應用范圍 JSL集成電路定時限電流繼電器（以下簡稱繼電器），適用于電力網供電線路、變壓器、電機等主設備及輸配電系統中作為繼電保護回路出現的過負荷及短路保護。該產品是集啟動、延時、執行、信號指示為一體的靜態型多功能繼電器，具有精度高、功耗小、延時準確、返回系數高、整定直觀方便、觸點容量大、無需獨立操作電源等特點。 該產品的應用特別解決了電力部壓縮時間級差反措要求，克服了反時限交流操作保護裝置與大電網定時限保護不相配合的致命弱點，避免了因用戶故障造成保護越級跳閘進而擴大事故；采用數碼開關設置值的定時限保護，消除了原反時限特性繼電器在定值計算、上下級配合及調試中帶來的大量繁瑣的工作量，極大的方便了工作人員的設計和現場工作。避免了GL系列過流繼電器的發卡現象及運輸中出現的變差，是GL系列繼電器理想的更新?lián)Q代產品。 2.主要技術參數 3.主要技術參數 ● 過電流動作值整定范圍：2.0-9.9A；級差：0.1A。 ● 過電流動作延時整定范圍：0.05-9.99S、級差：0.01S。 ● 電流速斷倍數整定范圍：2.0-8.0倍。 ● 動作時間：電流速斷在任一過電流整定值動作時間不大于50ms。 ● 整定誤差：電流部分在任一整定值下其誤差不大于2%+0.1A；在極限溫度下不大于4%+0.1A；過電流延時的延時誤差絕對值不大于0.1%+10ms。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 熱穩定倍數：21n可長期運行。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 4.內部接線 5.外形及開孔尺寸
