產品說明
Q3HB110M等角度恒力矩細分型驅動器,驅動電壓AC40V-110V,適配電流在5.2A以下,外徑86-110mm的各種型號的三相混合式步進電機。該驅動器內部采用伺服控制原理的電路,此電路可以使電機低速運行平穩,幾乎沒有震動和噪音,電機在高速時力距大大高于二相和五相混合式步進電機,定位精度最高可達30000步/轉。該產品廣泛應用于雕刻機、中型數控機床、包裝機械等分辯率較高的大、中型數控設備上。
特點
◆高性能、低價格
◆最高反應頻率可達200Kpps
◆步進脈沖停止超過100ms時,線圈電流自動減到設定值
◆雙極恒流斬波方式
◆單電源輸入,電壓范圍:AC40-110V
◆光電隔信號輸入/輸出
◆驅動電流從0.3A/相到5.2A/相分16檔可調
◆設有16檔等角度恒力細分,最高60000步/轉
◆相位記憶功能(注:輸入脈沖停止超過5秒后,驅動器自動記憶當時電機相位,重新上電或MF信號由有交變無效時,驅動器自動恢復電機相位。)

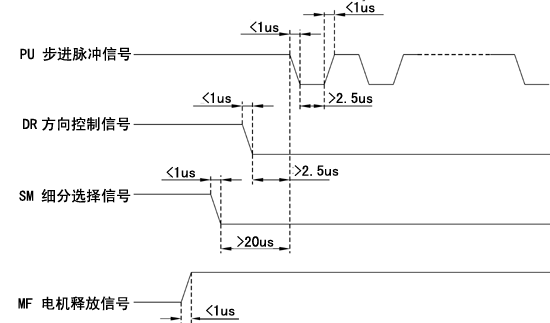

輸入信號波形時序圖

驅動器接線示意圖

★注:1、輸入電壓不要超過交流110V。
2、輸入控制信號電平為5V,當高于5V時需要接限流電阻。
3、驅動器溫度超過70度時驅動器停止工作,故障OH指示燈亮直到動器溫度降到50度,驅動器自動恢復工作。出現過熱保護請加裝散熱器。
4、POWER電源指示燈,當驅動器通電時此燈亮。
電流設定
1、STOP/Im為保持狀態輸出電流設置電位器,可設置為正常輸出電流的20%-80%(順時針增大,逆時針減小)
2、RUN/Im為正常工作輸出電流設置開關(詳見下表)
R-1 0 1 2 3 4 5 6 7 8 9 A B C D E F
Im(A) 0.3 0.7 1.0 1.3 1.7 2.0 2.3 2.6 3.0 3.3 3.6 4.0 4.3 4.6 4.9 5.2
細分設定
Q3HB110M驅動器設有兩組細分,每組16檔,由16位拔碼平關SK1/SK2分別設定。(以SK1細分設定為例),附表如下:
SK1 F E D C B A 9 8 7 6 5 4 3 2 1 0
脈沖數/轉 400 500 600 800 1000 1200 2000 3000 4000 5000 6000 10000 12000 20000 30000 60000
SK2為第二組與第一組的細分設定相同
SM細分選擇信號為低電平時選定由SK1組所設定的細分,高電平時選定由SK2設定的細分,用戶可把這兩組細分設置成不同的細分?jǐn)?shù)。在高速時用低細分的一組,在低速時用高細分的一組。
DIP開關功能設定說明
DP3 ON,單脈沖:PU為步進脈沖信號,DR為方向控制信號
OFF,雙脈沖:PU為正向步進脈沖信號,DR為反向步進脈沖信號
★注意:
1、輸入電壓不能超過交流110V。
2、輸入控制信號電平為5V,當高于5V時需要接限流電阻。(具體接法參見接線圖)
3、驅動器溫度超過70度時驅動器停止工作,故障OH指示燈亮,直到驅動器溫度降到50度,驅動器自動恢復工作。出現過熱保護請加裝散熱器。
4、過流(負載短路)故障指示燈OH亮,請檢查電機接線及其它短路故障,排除需要重新上電恢復。
5、欠壓(電壓小于AC40伏),故障指示燈OH亮。
6、POWER電源指示燈,當驅動器通電時此燈亮。
