該系統是在消化吸收引進系統和成果自主開發SCC CRT操作站。FYZ-100 S儀表分散型控制系統的基礎上。自行設計開發的新一代集連續控制和順序控制為一體的新一代系統。該系統吸收了現場總線儀表的特點,并可下掛現場總線儀表,構成現場總線控制系統。

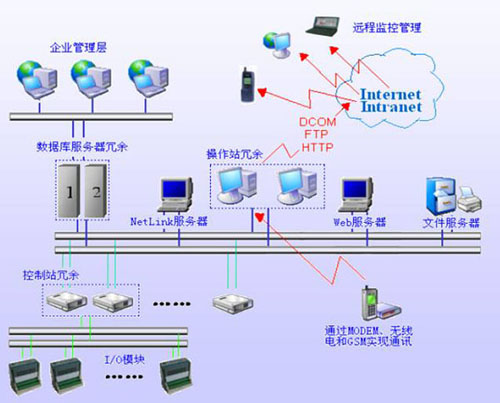

系統結構:
系統由操作站、控制站、采集站、網橋和分布式I/O模塊,HART儀表、FF儀表所構成。系統在以太網上可掛四臺操作站、8臺控制站/采集站/網橋。每臺控制站可掛32個分布式I/O模塊,F(xiàn)F網橋可掛32臺FF儀表,采集站可掛16臺HART網橋。每臺HART網橋可掛16臺HART儀表。
系統的分布式I/O模塊可輸入熱偶,熱阻,1~5V,4~20mA信號,可輸出電平和觸電信號,可輸出4~20Ma、1~5V繼電器和電平信號。
系統特點:
豐富的算法可方便的構成回路控制和順序控制
趨勢及歷史趨勢記錄功能
報警監視及報警打印功能
豐富的用戶流程圖顯示功能
任意格式的報表打印功能
Windows 2000平臺環境操作界面有好方便
擁有自主版權可為用戶提供特殊功能編程
I/O模塊通用屬性介紹
FCS1135模塊:
FCS-1135熱電偶/熱電阻輸入模塊以CPU、不揮發存儲器為核心,采用無觸點開關采樣,對8個熱電偶(熱電阻或毫伏)通道進行集中檢測。檢測數據通過RS485端口向控制站傳送。
該模塊具有以下特點:
多量程方式:熱電偶、熱電阻或毫伏可混合輸入。
停電不損失設置參數:內部采用不揮發存儲器,無需備用電池便可保存設置參數。
數據通信:采用RS-485通信標準MODEUS通信協議,可多臺并聯使用。模塊在接受上位機指令后,將每通道最新數據向上位機傳送,也可以發送儀表工作參數。
FCS-111□型模擬量輸入(AI)模塊:
FCS-111□型模擬量輸入(AI)模塊產品型號包括(FCS1115,FCS1116,FCS1117)該系列模塊以微處理器(MPU)、可編程通訊控制器和不揮發存儲器(E2PROM)為核心,選用16位高速A/D轉換器,采用無觸點開關對8路1~5Vd.c.或4~20mAd.c.標準信號輸入通道進行集中檢測,并將采樣數據轉換處理后,檢測數據通過RS485端口向控制站傳送。
特點:
1.掉電不損失設置參數,無需后備電池即可保存所有設置數據;
2.采用16位高速A/D轉換器,提高了模塊的采樣精度和數據刷新率;
3.采用高性能的MPU可實現在線程序下載并可工作于六時鐘模式,提高了模塊的工藝性和可維護性;
4.每個輸入通道均設置了過壓保護電路和EMI電路,提高了模塊的環境適應能力。同時還設計了信號斷線檢測電路,提高了模塊的自診斷性能;
5.前置通道、CPU系統以及通訊接口之間相互隔離,增強了模塊的可靠性,提高了其抗電磁干擾的能力;
6.I/O模塊之間采用內部總線結構和開放型體系架構,使系統在模塊級實現了通道隔離,整個系統的安全性、可靠性和可維護性極強,并且系統性能提升和更新?lián)Q代非常方便。
FCS-112□型模擬量輸出(AO)模塊
FCS-112□型模(FCS1125,F(xiàn)CS126,F(xiàn)CS1127)擬量輸出(AO)模塊以微處理器(MPU)、可編程通訊控制器和不揮發存儲器(E2PROM)為核心,選用12位四通道高速D/A轉換器,將控制站發送給(FCS-112□)型模擬量輸出(AO)模塊的數據經本模塊進行數據處理后,變換成4路1~5Vd.c.和/或4~20mAd.c.標準信號輸出到相應的輸出通道上。
該模塊具有如下特點:
1.掉電不損失設置參數,采用12位四通道高速D/A轉換器,無需S/H電路,提高了模塊輸出的穩定性;
2.采用高性能的MPU可實現在線程序下載并可工作于6時鐘模式,提高了模塊的工藝性和可維護性;
3.每個輸出通道均設置了過壓保護電路和EMI電路,提高了模塊的環境適應能力;
4.后置通道、CPU系統以及通訊接口之間相互隔離,增強了模塊的可靠性,提高了其抗電磁干擾的能力;
5.對電流輸出模塊(FCS-1125、FCS-1127型),通過采用配電電源方式,提高了模塊的負載能力;
6.I/O模塊之間采用內部總線結構和開放型體系架構,使系統在模塊級實現了通道隔離,整個系統的安全性、可靠性和可維護性極強,并且系統性能提升和更新?lián)Q代非常方便。
FCS-114口型數字量輸入(DI)模塊:
FCS-114口模塊(FCS1146,F(xiàn)CS1147)是16通道數字量輸入模塊,以CPU ﹑不揮發存儲器為核心,采用光電藕合器對16個數字量(電平或觸點)進行檢測。
檢測數據可通過RS485端口向上位機傳送。
