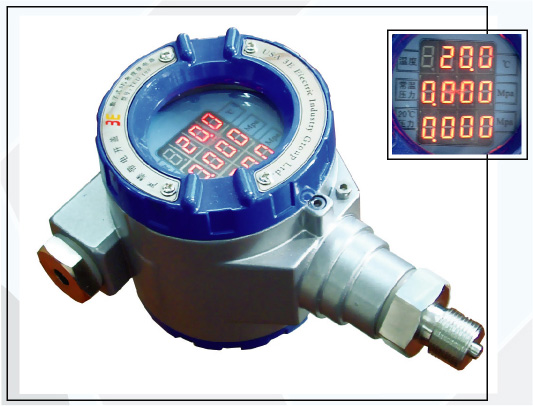

1. 簡介 TED－100數字式SF6密度繼電器主要用于斷路器、GIS 站等SF6設備上，通過監測經處理器進行溫度補償后的SF6氣體壓力變化實現補氣、閉鎖等保護功能；還能利用中央處理系統進行故障預測，實現事故預防功能。 2. 工作原理 利用溫度、壓力傳感器控制技術，現場監測SF6氣體的溫度和壓力，將模擬信號轉換成數字信號，由DSP處理器進行計算校正。本儀器設有兩級報警，當溫度補償壓力分別小于設定壓力值時，繼電器吸合，給出報警或閉鎖控制信號。除兩組繼電器開關信號外，本儀器還提供 RS－485 總線、CAN總線和4～20 mA（對應0－1 MPa壓力范圍）電流三種通訊接口，可供中央處理系統隨時讀取現場SF6 氣體的溫度、壓力和溫度補償壓力值。 3. 特點 本儀器采用新型控制算法，全程修正壓力傳感器、溫度傳感器數據參數。數據采樣穩定，計算值可靠，無大范圍擾動現象。采用數字顯示，智能控制，具有控制精度高，易于觀察，操作方便，鑄鋁殼體，外形美觀，密封性好，抗沖擊，耐振動等特點。本儀器擁有雙路總線數據接口（CAN和 RS－485 總線）和一路 4～20mA電流信號接口，可直接接入變電站智能控制網絡。 4. 主要功能 1. 溫度數字顯示； 2. 壓力數字顯示； 3. 溫度補償壓力數字顯示； 4. 兩級報警； 5. 一組RS－485總線通訊接口； 6. 一組CAN總線通訊接口； 7. 一組標準4～20m A電流信號； 8. 兩組無源觸點，可連接現場報警和閉鎖裝置，實現聯動。
