產品介紹
DCM8028 & DCM8055系列高性能細分?jǐn)夭?qū)動器,運用當今最先進的技術開發研制而成。適用于2相,4相混合式步進電機(電流行5.5A/2.8A)的驅動。由于使用了先進的雙極性直流斬波技術,這一系列驅動器相比L/R同類驅動器輸出功率更高,速度更快。它的電流控制技術使得線圈電流得以精確控制,比市場上同類產品電流紋波小,電機熱少。最高電壓可達80VDC。
技術參數
DCM8028體積為:115×97×31mmDCM8055體積為:115×97×48mm
電壓要求:?jiǎn)蝹€(gè)驅動+20VDC到+80VDC
電流輸出DCM8028 到1.05A/Φ到2.8A/Φ / DCM8055 2.0A/Φ到5.5A/Φ
斬波頻率: 20KHZ
微步進
½, ¼, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256, 1/5, 1/10, 1/25, 1/50, 1/125, 1/250
脈沖輸入 Y
方向控制輸入 Y
板載微步控制 Y
控制輸入輸出 Y
輸出電流控制 Y

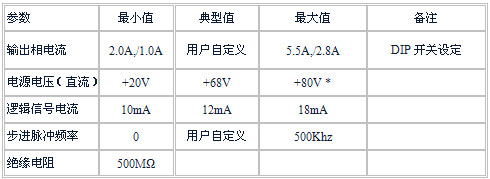

DCM8028/DCM8055電氣規格(Tj=25℃)
[IMG=海頓 DCM8028&DCM8055 驅動器 電氣規格]/uploadpic/news/2007/3/2007031609282996445Z.jpg[/IMG]
* 在歐洲市場,最高電源電壓必須限制在70VDC以內,確保符合歐洲安全標準。
DCM8028/DCM8055 操作環境與參數
[IMG=海頓 DCM8028&DCM8055 驅動器 操作環境與參數]/uploadpic/news/2007/3/2007031609304598367R.jpg[/IMG]

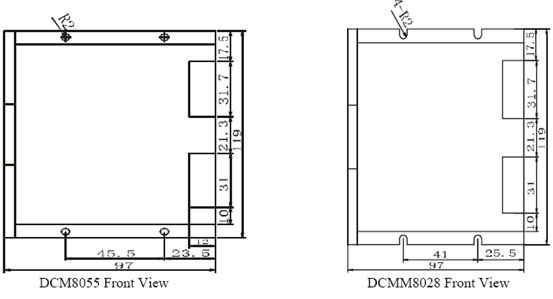

DCM8028/DCM8055尺寸圖
[IMG=海頓 DCM8028&DCM8055 驅動器 尺寸圖]/uploadpic/news/2007/3/200703160931278419529.jpg[/IMG]
