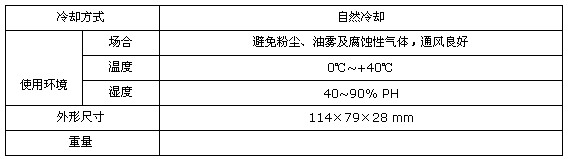

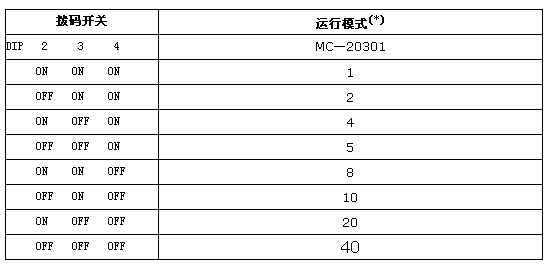

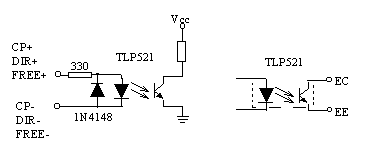

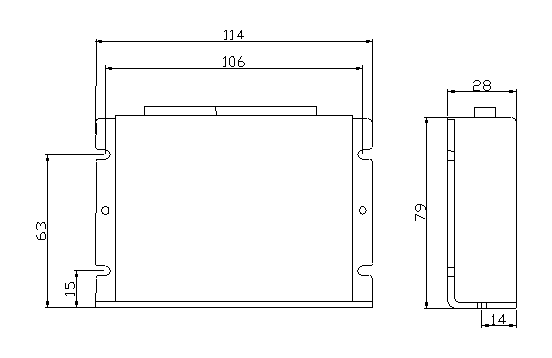

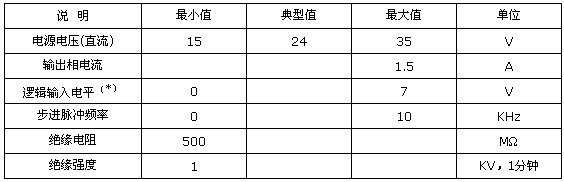

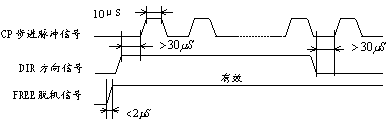

→驅動器的基本技術數據 （＊）:TTL電平兼容，當控制器采用高于5V電源供電時，應外串適當限流電阻。 →外形尺寸（單位：mm） ◎ 接線說明 MC-20301系列驅動器接線示意圖如圖1所示。 ○驅動器輸入信號包括控制脈沖 CP 、方向 DIR、脫機FRE（E），輸出報警信號EE、EC，均采用光耦隔離；其中控制脈沖CP輸入脈沖頻率可高達10KHz，EE、EC為輸出報警光耦的發射級和集電極。驅動器內部接口電路如圖2所示。信號時序如圖3所示。 ◎ 功能說明 ○細分?jǐn)?shù)設定:MC—20301系列驅動器可通過調整驅動器的三位撥碼開關的不同組合就可以方便地改變驅動器的工作模式。具體的設定關系如表3（請參見驅動器上所附說明）：
