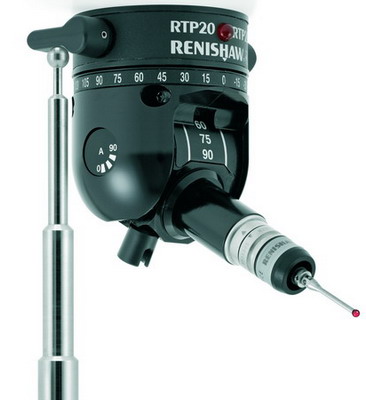

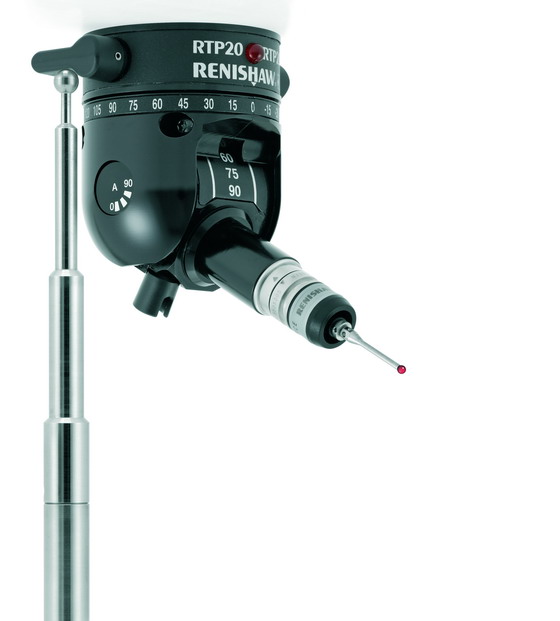

Renishaw的新型自動坐標測量機（CMM）用RTP20緊湊型測座具備了經濟型“機動”測座的功能，配有集成的TP20觸發測頭。 世界領先的坐標測量機傳感技術供應商Renishaw推出了RTP20（“繞桿式”）測座。它是一種獨創的配有集成測頭傳感器的經濟型測座，具有機動測座系統的功能及優點。它基于Renishaw現有的MH20i測座，能夠進行以15度為增量的自動重復定位，配用集成的TP20觸發式測頭，為自動坐標測量機提供了一個靈活的觸發測頭系統，將顯著提高測量能力。 新型RTP20測座允許集成的測頭利用A軸和B軸以15度為增量移動，具有168個可重復定位的空間位置，只需對每一測尖位置進行一次標定即可。由此避免了昂貴、費時的重新標定程序，從而確保了快速的零件檢測能力。因此用戶能夠很容易接近待測特性，確保測頭以最佳角度對工件進行精確測量，從而優化了系統性能。 RTP20手動測座的“自動”定位功能是通過一種創新的方法實現的，它利用坐標測量機的運動來實現“機動”測座的操作。這一定位過程是由以下三步單獨的操作組成： •測座上的外置鎖定桿頂?shù)綄Ｓ们颍ù饲蜓b在測量機工作臺的一個桿上），解除測座鎖定。 •然后利用CMM運動使位于測座“A”軸轉環中的軸套與裝在標桿上的球接合，圍繞桿推動測座，使其在“A”軸和“B”軸方向旋轉。兩個軸均可通過相同的解鎖操作進行重新定位，提高了工作效率。測座定位后，軸套脫離球面。 •再次利用測量機運動使鎖定桿頂住專用球，完成定位操作，鎖定測座。測座準備就緒，可對零件特性進行測量。 集成的TP20測頭底座可與所有現有的TP20模塊兼容。已標定的測頭模塊間能夠?qū)崿F(xiàn)可重復互換，加上測座的分度/可重復定位功能，從而能夠?qū)崿F(xiàn)最大生產力。雖然模塊可以手動更換，但與MH20i不同的是，RTP20可與MCR20模塊交換架配合使用，實現全自動模塊交換。集成的測頭底座還使坐標測量機的工作空間得以優化。 現有的TP20模塊系列產品提供了一系列可選的觸發力和6向傳感模塊可選，而且EM1和EM2加長模塊提高了測量的觸測能力。磁性三點機械定位機構能夠在發生意外碰撞的情況下提供防撞功能。 RTP20為坐標測量機用戶提供了經濟型、入門級的機動測座的功能，在A軸和B軸均能以15度為增量進行重復定位。它可以通過測頭柄安裝在新的以及現有測量機上，所需的只是要對每個測量位置以及探針組件進行初次標定。RTP20得到所有標準坐標測量機控制器的完全支持，包括Renishaw的UCC系列控制器。
