Anybus CompactCom (Anybus-CC) 可集成在工業設備之中,作為設備的通訊接口與其它自動化設備進行通訊。 Anybus-CC 是新一代即插式接口模塊,支持所有主流現場總線和工業以太網。以其創新的設計和強大的功能, Anybus-CC 為 OEM 設備制造商實現通訊接口提供了靈活性和可選性。
基于專用網絡 ASIC,Anybus-CC 兼顧了對性能和功能的需求,可以滿足人機界面、機器人、驅動器、 PLC 、閥門控制器、儀表、衡器等各種自動化設備對通訊的要求。

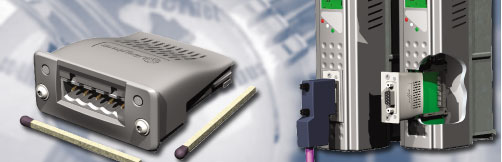

Anybus-CC 使用 CompactFlash連接件。模塊完全地封裝在堅固的塑料外殼中,這樣就可以實現在制造商和最終用戶之間整個供應鏈的任何環境實現模塊的安裝
基于強大的 Anybus ASIC – CompactCom 兼顧了高性能、低成本和多功能 !
Anybus-ASIC
內置于 Anybus CompactCom 之中的高性能 32/16 位 RISC 微處理器,作為現場總線 / 工業以太網的網絡處理器。
軟件接口 / Anybus 驅動
Anybus-CompactCom 軟件接口獨立于網絡協議,這樣主機應用程序可以相同的軟件支持所有主流網絡。
為了提供靈活性和擴展余地,面向?qū)ο蟮臋C制用于主機應用和 Anybus 模塊之間的通訊。這樣主機通訊協議可以使用顯式對象請求來獲取 Anybus 模塊的數據,從而實現高級的集成。
HMS 提供免費的源代碼 (C 語言 ) 驅動程序,便于用戶進行開發。 Anybus 驅動 作為 Anybus 模塊和主機應用程序之間的接口。也就是說,驅動程序?qū)⒌讓油ㄓ嵔涌诤椭鳈C應用軟件分割開來,從而提供了易于使用的函數調用方式實現 Anybus 相關的任務。驅動與操作系統是完全獨立的,甚至可以用于無操作系統的應用。
數據交換
Anybus CompactCom 網絡接口提供設備相關的性能和功能。具體實現方式可能因不同的現場總線和以太網不同而不同,但是 Anybus 模塊是采用特定的對象和標準化的方式來進行處理。 Anybus對象模型
網絡接口被視為高度集成的組件。Anybus-CC 提供基于產品參數的數據交換方式,取代傳統的 I/O 塊和參數的方式。 Anybus-CC 模塊不對數據進行任何內部存儲,除非在高速 I/O 數據情況下的緩存。為了進行區分, Anybus-CC 提供下列標準的 API :
過程和參數數據交換
設備診斷
網絡和系統事件
通過 API Anybus-CC 將主機應用參數和服務呈現在網絡上。使用 Anybus-CC 可以定義產品參數列表,進行數據更新和定義參數相關的屬性,例如:名稱、值、最大值、最小值、單位,等。
接口方式
Anybus CompactCom 提供 2kB (8-bit) 雙端口 RAM 并行接口,30ns 訪問時間, 支持中斷或輪詢。同時提供異步 UART 接口,波特率可配置 (19.2kbps - 625kbps) ??梢酝ㄟ^這兩種方式與主處理器接口。
