產品介紹
電 源:24V DC±2V
功 耗:約2.8W(每一路)
連接的現場設備及所處區域:
電磁閥、聲光報警器等現場本安設備 。0區、1區、2區、ⅡA、ⅡB,T4~T6危險區
WP6100-EX系列開關量輸出隔離式安全柵,將安全區的電源通過開關或邏輯電平信號,控制驅動危險區的現場本安設備,它適用于驅動如電磁閥、聲光報警器等一些小功率本安設備。該產品需要獨立供電,電源、控制輸入和輸出三隔離。
產品特點
防爆標志:[Exia]ⅡC
電 源:24V DC±10%
功 耗:約2.8W(每一路)
危險區信號輸出等效電路:
危險區信號輸出特性圖:
最大輸出電壓:24V
最小輸出電壓:12V(輸出電流60mA)
安全區信號輸入:
輸入開關閉合、晶體管導通或端子1、2之間邏輯電平≤1V、向危險區設備供電。
輸入開關打開,晶體管不導通或端子1、2之間邏輯電平≥4V,不向危險區設備供電。
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數(9,10端子間)
U0:25V、I0:185mA,P0:1156mW、UM:250V
ⅡA:C0:2.79μF、L0:30mH
ⅡB:C0:0.48μF、L0:15mH
ⅡC:C0:0.11μF、L0:3,5mH
連接的現場設備及所處區域:
電磁閥、聲光報警器等現場本安設備
0區、1區、2區、ⅡA、ⅡB,T4~T6危險區
功能示意圖

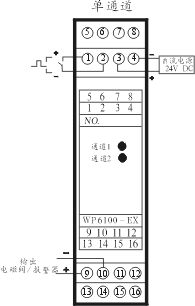

儀表接線圖
儀表選型
