防爆標志:[Exia]ⅡC
電 源:24V DC±2V
功 耗:約1.2W
適用現場設備:符合DIN9234和NAMUR接近開關
WP6000-EX系列開關量輸入隔離式安全柵,接收來自危險場所一側的開關/接近開關輸入,通過安全柵隔離后傳輸?shù)桨踩珗?chǎng)所輸出。具備接近開關故障檢測和繼電器輸出正反相作用設置功能。
產品特點
防爆標志: [Exia]ⅡC
電 源: 24V DC±2V
功 耗: 繼電器工作時,約1.5W
危險區輸入信號:開關,接近開關供電電壓>8V(開路電壓)
短路電流≈8 mA
安全區晶體管輸出特性
工作頻率:≤1KHz, 外部供電:≤40V DC
電流輸出:≤40mA, 有短路保護
最大漏電流:≤10μA
信號輸入特性
現場輸入電流>2.1mA時,表示“ ON ”
現場輸入電流<1.2mA時,表示“ OFF ”
開關滯后作用:200μA
安全區輸出信號: 繼電器輸出或晶體管輸出
繼電器輸出特性
響應時間: ≤20ms
驅動能力:250V AC/2A(阻性負載)
晶體管輸出特性
驅動能力:30V DC/50mA(阻性負載)
輸出作用方式:
微型撥動開關1、2設置(分別控制通道1,2):

注:開關輸入時,K3應置為ON。
連續工作溫度:(-10~+60)℃
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數(10 , 9及12,11端子間)
U0:11V DC、C0:1.5μF、I0:15mA、L0:165mA、Um:250V AC/DC、P0:0.04W
適用現場設備
符合DIN9234和NAMUR接近開關

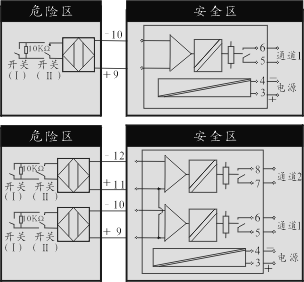

功能示意圖

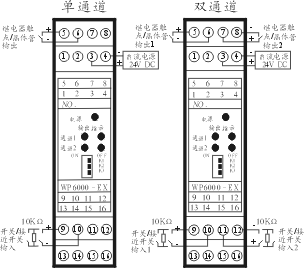

儀表接線圖

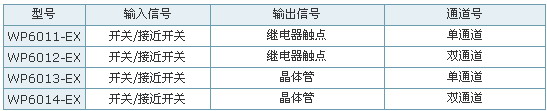

儀表選型
