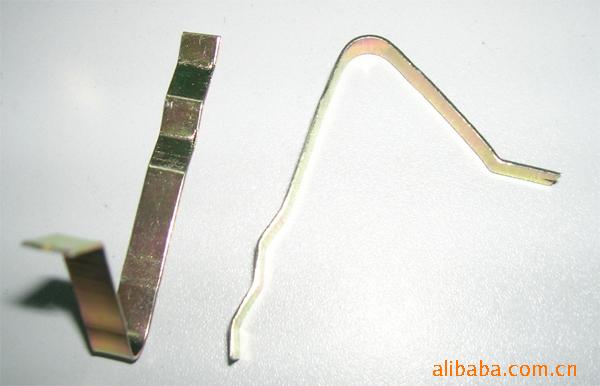

系統介紹 為了解決手機中最常用的部件——彈簧片的測試，我們提出了通過測試彈簧的產品力和阻抗與壓縮行程的關系，并得到他們之間的關系曲線。 改變施加在彈簧上的力，可以得到彈簧片的阻抗與行程之間的關系，通過這種關系，可以獲得彈簧片的性能參數，得到彈簧片的生產是否達到了預定的要求。 系統說明 運動程序: 1. 首先將產品放在測試平臺的夾具上,并夾緊. 2. 將測試頭調整到離被測產品很近的距離 3. 按start進行測試 4. 當測試頭測到設定量程的0.01%時,系統把此時的位置設為測試的開始 此時電腦開始采集力和電阻的數據,并開始描曲線,行程則通過運動卡 發出的脈沖數和脈沖頻率來計算 5. 當測試頭往下運動,力值逐漸增大到設定量程值時,馬達改變方向改由向下運動為向上運動 6. 改變方向后繼續測試,直到力值降到0.5%的量程值后停止描曲線.但馬達繼續返回到設定原點. 系統組成 驅動部分: 電腦運動卡; 步進馬達驅動器; 步進馬達; 機械運動部分: 絲桿; 直線滑軌; 機架部分: 1塊 力測量部分: 數字拉壓力計 電阻測量部分: 數字微歐計 數據處理: 通過PC顯示測試過程中的實時數據，并通過曲線形式記錄下來，并可為以后查看所調用，可打印圖線和報表。
