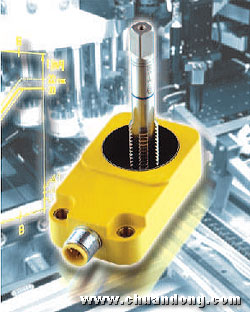

模擬量輸出型傳感器
模擬量輸出型電感式傳感器適用于簡單測量和控制任務,并能夠給出一個與目標物的距離成比例的電流或電壓信號。TURCK模擬輸出型傳感器能夠在整個量程范圍內提供一個與被測目標和傳感器感應面的距離相關的線性輸出信號。
正因?yàn)槿绱薚URCK模擬量輸出型傳感器被廠泛用于不只需要簡單的數字位置控制中。

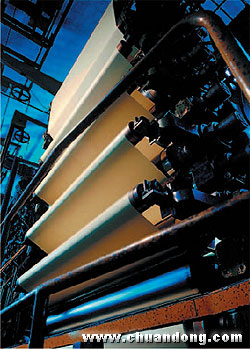

在張力控制應用中需要對電線張力進行監控,電線繞過一個彈性支撐滾輪,而這個滾輪的變化量可由模擬量輸出型傳感器檢測出來。滾輪的偏移量取決于電線的張緊力度。通過模擬量輸出型傳感器的給出信號可以對驅動系統進行控制,以確保線纜張力能被控制在一定的范圍內。
在繞線/放線過程中,模擬量輸出型傳感器可以測量滾輪的厚度,并且將這個值轉化為相應的電流或電壓信號。
不同形狀和尺寸的工件與鐵性或非鐵性材料因其不同的衰減率會被傳感器感應出相應的輸出信號,這個信號取決于工件的典型特性和外形尺寸。因而能夠通過這種手段來區分不同材料的工件。
模擬量輸出型傳感器的典型應用舉例:
• 厚度、間隙或距離測量
• 輪偏心測量
• 輪寬測量
• 定位
• 定位控制
• 絕對位置或角偏差控制
TuRcK的模擬量輸出型傳感器能夠提供各個方面的最優性能。其具有如下特殊性能:
• 高精度
• 大測量范圍
• 電流和電壓輸出
• 多種外殼形式
• 憂良的電磁兼容性
• 短路保護和反極性保護
• 多種連線方式
所有這些特性保證了新型模擬量輸出型傳感器能夠與開關量傳感器一樣靈活便捷地應用。
技術參數
工作電壓U[sub]B[/sub] 15...30VDC
重復精度 ≤1%
溫度漂移 ≤0 5%(上電預熱后30分鐘)
環境溫度 ≤0.06%/℃
測量范圍 -10...+70℃
保護電路 A...B
短路保護
反極性保護
斷線保護
輸出類型:
電壓輸出:0...10V或2...10V
電流輸出:0...10mA或4...20mA
頻率輸出:1...10 kHz
附加可調開關量輸出,PNP
電流輸出:4...20mA無源(2線)

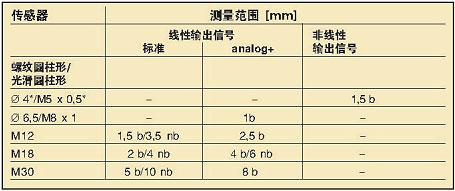

帶螺紋圓形和光滑圓柱形傳感器

*放大器集成于連接體外殼內(b=齊平安裝,nb=非齊平安裝)

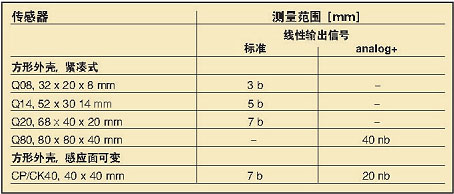

方形外殼傳感器

(b=齊平安裝,nb=非齊平安裝)
環形傳感器

15...30VDC供電電壓,0...10V輸出直接出線或接插件形式可選
