產品介紹
一.概述

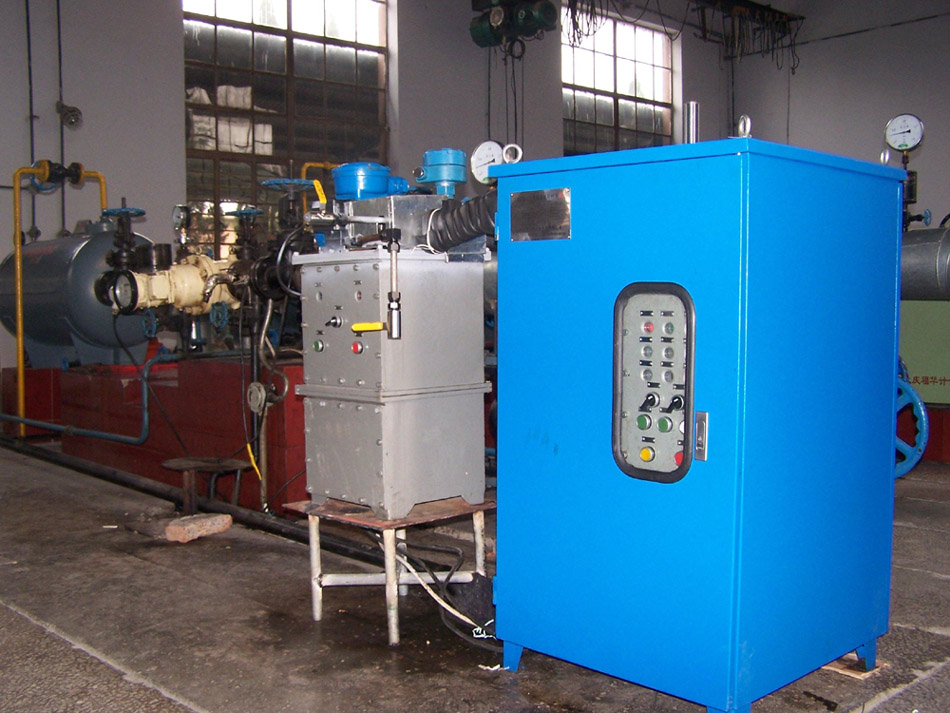

LECYQ-Ⅱ型原油自動取樣器針對原油(管輸,船運、車運裝卸)取樣的現場實際和ISO3171和SY/T5317-2006兩個標準設計制造。它摒棄了目前市場上取樣器的種種弊端,在產品結構、試樣采集和試樣保存方面進行了創新研究,是一款原油取樣的專利產品。適用于原油管道輸送及船運、車運裝卸的試樣采集,尤其符合原油貿易管道交接口精確計量的要求。
其主要特點有:
1、結構簡單可靠,運行故障率低,便于維護。
2、自動化程度高,對試樣采集和流量信號全過程監測,設有各種故障和異常情況報警。
3、針對流量比例樣設計,同時兼顧時間比例樣的采集。
4、取樣探頭入口取樣線速度隨輸油速度自動調節,確保流量比例樣采集的代表性及準確性。
5、樣品接收器采用密閉式可變?nèi)莘e結構,樣品與輸油管道壓力、溫度同條件儲存,無成分損失。
6、PLC控制系統,觸摸屏操作,參數設置簡單明了,可滿足各種輸油工作狀態下的樣品采集設置。
7、內置計量管理系統軟件,對輸入的流量計信號進行體積量計數。輸油運行狀況自動監測和報警、儲存。可打印32天臺班數據。
8、便于清洗功能,設備長期停用前可對接液管件及部件進行清洗。
二.產品結構和工作原理
LECYQ-Ⅱ取樣器由循環回路、分液器、密閉式可變?nèi)莘e樣品接
收器及控制顯示裝置等構成(見附圖一)。
原油在變頻循環泵作用下,經由取樣探頭、手動球閥、過濾器、混合器和流量開關組成的循環回路中流動,流速與其在管道中的流速貼近(具備流量計電子信號輸入條件)。分液器汲取經混合器充分混合后的適量原油,其分液量以流量計電子信號控制為流量比例樣,以電子時鐘信號控制為時間比例樣。經分液器采集的樣品存放在密閉可變?nèi)莘e接收器中,接收器與管道中的壓力相同、溫度近似,從而最大可能地保證了采集原油的代表性及準確性。
三.功能參數和特點
1、 輸入信號
流量計信號(脈沖或模擬量信號)。
2、參數設定
(1)子樣體積量設定范圍:1~5mL
(2)總?cè)恿吭O(shè)定范圍: 600~1500mL(可根據生產需求同時設置取樣量1和取樣量2兩個不同樣量,PLC依預置順序循環取樣,機柜有相應取樣按鈕供選擇操作)
(3)預期取樣時間設定范圍:120~480分鐘
(4)取樣方式設定:流量比例樣或時間比例樣
3、取樣數據顯示及處理
(1)取樣量和取樣時間實時顯示
(2)工作狀態顯示
(3)報警類型文字顯示
(4)200次取樣資料(取樣開始時間、終止時間,實際取樣量)顯示記錄儲存,有自動溢出功能。
4、計量管理系統
流量計電子記數器、瞬時流量、整點時流量計記數器數值、臺班計量體積量顯示、流量計機械記數器與電子記數器誤差校對、輸油瞬時流量超監控范圍報警顯示。臺班輸油量32天數據記錄儲存、報表打印。
5、RS232通訊接口、USB接口、網絡接口,數據可遠傳監控。
6、控制及報警
(1)加熱保溫系統(手動):循環回路原油介質加熱和取樣機柜加熱均由防爆自限式伴熱帶提供。
(2)取樣異常情況報警,取樣超限自動停機并報警。
(3)流量計信號異常情況監測并報警。
(4)采樣回路密封失效自檢報警。
(5)設備關鍵部件故障自檢報警。
7、樣品采集和儲存
樣品儲存在密閉可變?nèi)莘e接收器中,接收器內的壓力和溫度與管輸壓力和溫度相同。
8、短時停電自動應急處理
發生臨時停電,恢復供電后可接續取樣,因停電而耽擱的取樣量PLC自動修補。
四.技術參數
1、取樣器特性系數PF(0.95~1.05)。
2、兼容速度式和容積式、具備電子信號輸出的流量計。
脈沖輸入信號: 波形為正弦波或?qū)ΨQ矩形波
幅度(有效值)≥ 5 V
頻率1~20000HZ
模擬量信號: 4~20mA
3、工作環境溫度:-20~45℃。環境空氣最大相對濕度不大于90%(+25℃)。
4、工作壓力等級:1.6 MPa 、2.5 MPa 、4.0MPa。
5、工作介質溫度:≤100℃
6、供流量計變送器電源: 24V DC
7、支持兼容EPSON ESC/P2和HP PCL打印指令的打印機。
8、電源: AC 2N 220V/1000W(平均運行功耗600W)
9、電器防爆標志:ExdemibⅡBT4
五.型號編制說明及規格
LECYQ-II口口口口其中:LEC表示:生產廠家為洛陽毅興石化;YQ表示:產品類型為原油取樣器;II表示:產品設計序列號,II為第二代;口中A、B、C、D表示:產品代碼;口中數字表示:壓力等級,如16表示為1.6Mpa;最后的口中數字表示:原油輸送溫度。
六.產品代碼詳解表
A表示:安裝在總管路,可同時接收四臺流量計信號,7.7寸觸摸顯示屏;
B表示:安裝在分支管路,只能接收一臺流量計信號,5.7寸觸摸顯示屏;
C表示:安裝在分支管路,只能接收一臺流量計信號,無需循環回路。子樣體積不可調(無計量管理功能),參數就地顯示;
D表示:安裝在分支管路,只能接收一臺流量計信號,無需循環回路。子樣體積不可調(無計量管理功能),參數就地顯示。
