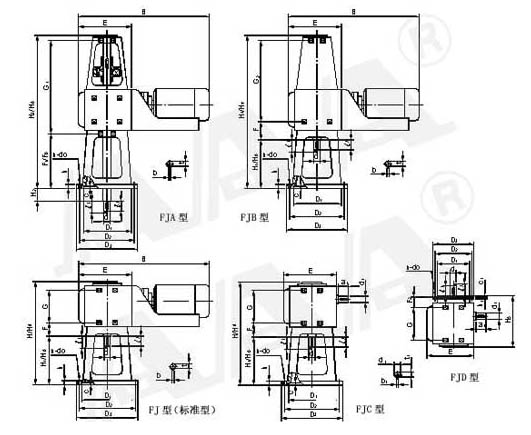

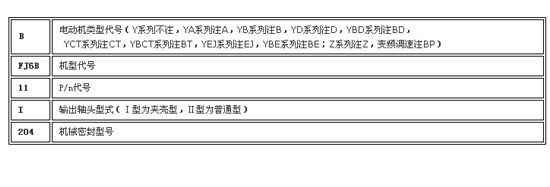

本系列減速機采用硬齒面圓柱齒輪與弧齒錐齒齒輪減速，結構型式見xi下圖，有FJ型（標準型）；FJA型（其輸出軸設計成中空結構，攪拌軸可穿過輸出軸并在減速機的兩端設有大跨距獨立支承，使攪拌軸的撓曲與減速機傳動部分互不干涉，其結構雖復雜，但使用維修方便）；FJB型（大跨距）；FJC型（雙軸型）；FJD型（底攪拌型）。該系列減速機采用方箱積木式結構，組合方便，型式多樣，而且還可根據用戶需要特殊設計。并且采用飛濺式潤滑，還有特殊的隔油結構，可保證在任何時候均不漏油。 FJ、FJA、FJB、FJC、FJD型減速機的結構圖 型號標定方法及示例
