概況:
經典文丘里管是按國標GB/T2624-93設計制造,按國標JJG640-94檢定的。在標準節流裝置中,它所要求的上、下游直管段最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小,已廣泛用于石油、化工、電力、冶金行業。
適用范圍:
1. 公稱直徑: 50mm≤DN≤1200mm ,超過1200mm需標定;粗鑄收縮段:100mm≤DN≤800mm;機械加工收縮段:50mm≤DN≤250mm;粗焊鐵板收縮段:200mm≤DN≤1200mm
2. 節流孔徑比β:0.3≤β≤0.75;粗鑄收縮段:0.3≤β≤0.75;機械加工收縮段:0.4≤β≤0.75;粗焊鐵板收縮段:0.4≤β≤0.7
3. 雷諾數范圍: 2×105≤ReD≤2×106;粗鑄收縮段:2×105≤ReD≤2×106;機械加工收縮段:2×105≤ReD≤106;粗焊鐵板收縮段:2×105≤ReD≤2×106
4. 精度等級:1級
結構形式:
經典文丘里管的軸向截面見下圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D,其長度等于D;收縮段B為圓錐形,并有21º±1º的夾角; 喉部C為直徑d的圓形筒段,其長度等于d;擴散段E為圓錐形,擴散角為7º~15º。
經典文丘里管的收縮段分三種形式:粗鑄收縮段,機械加工收縮段,粗焊鐵板收縮段。
經典文丘里管的上游取壓口和喉部取壓口做成幾個(不少于4個)單獨的管壁取壓口形式,用均壓環把幾個單獨管壁取壓口連接起來。當d≥33.3mm時,喉部取壓口的直徑為4~10mm,上游取壓口的直徑應不大于0.1D;當d≤33.3mm時,喉部取壓口直徑為0.1d~0.13d,上游取壓口的直徑為0.1d~0.1D。

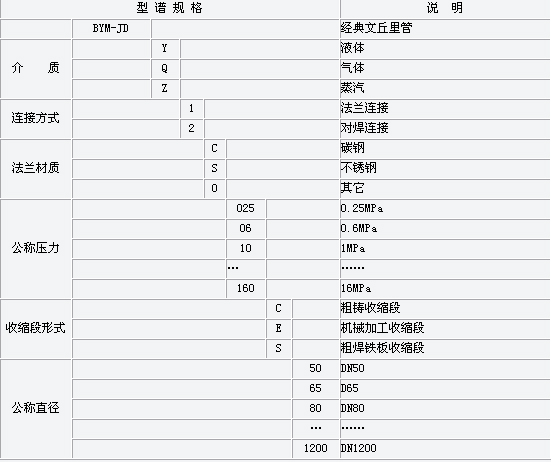

型譜規格及說明:
