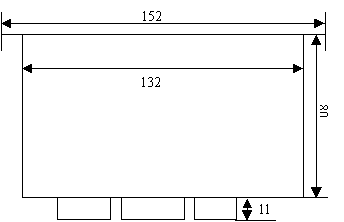

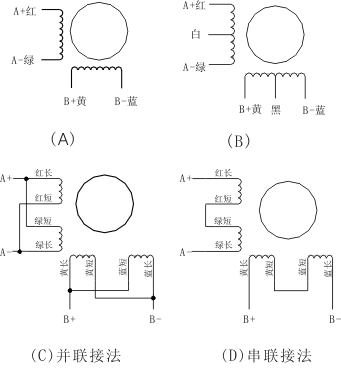

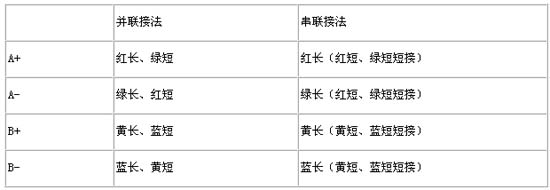

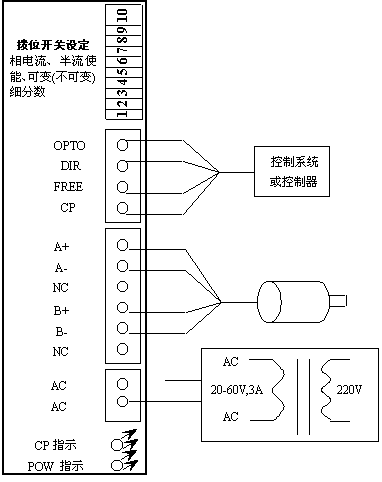

一、概述 SH2046MI型步進電機驅動器是我廠在原有驅動器的基礎上吸收新型、高速電子技術開發出的新穎細分驅動器。該驅動器采用先進技術，具有噪音低、效率高、電壓范圍寬、設置靈活多樣等優點，特別是變細分、運行平穩、定位精確是本驅動器的最大特色。。 二、驅動器的使用說明 ＊輸入電源接口 ： 采用一組交流供電， AC 接20～60V， 3A 。如電壓有波動應適當降低電壓峰值，建議采用 20～50VAC 。也可采用直流驅動，范圍為 24～70VDC 。 ＊電 機 接 口 ： 對于二相四線電機，可直接與驅動器相連。 對于四相六線電機，中間兩抽頭（黑、白線）懸空不接，其余四線與驅動器相連。 對于四相八線電機，通常將電機繞阻兩兩并聯后與驅動器相連。 （如圖二） 警告：電機線不能接錯，否則有可能損壞本驅動器。紅長和綠長、紅短和綠短不能同時短接。 三、外形及安裝尺寸 驅動器采用帶散熱器的外殼結構，安裝時應注意驅動器的散熱。（單位：mm）
