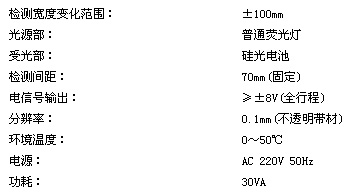

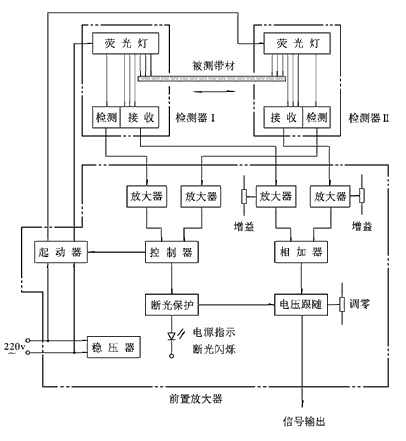

一、概述 GD3B-200對中傳感器由檢測器和放大器兩部分組成，主要用作各種帶狀材料的中心位置檢測，即使帶材有較大寬度變化時，也不必每次改變檢測器的位置。當其與系統配合使用時能把帶材的中心連續地控制在一定的位置上。 二、傳感器電氣原理圖 三、 工作原理 左右檢測器分別檢測出帶狀材料邊緣偏離中心線的數值，相應的偏差信號送到前置放大器，經處理后的信號送至主放大器，經放大后送至執行機構從而推動執行機構作偏差位置修正，直至帶材回到設定的中心位置，前置放大器的輸出減小到零為止。 四、技術指標 外形
