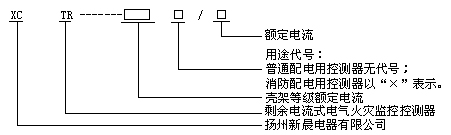

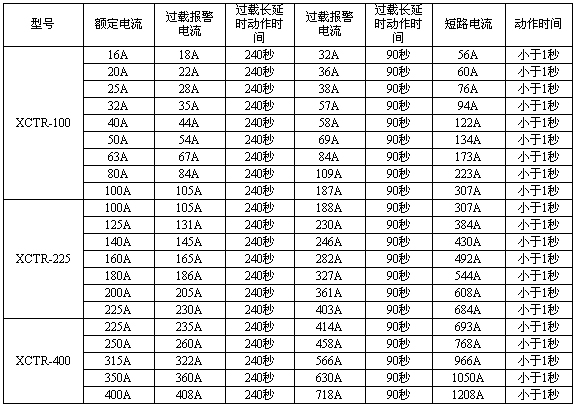

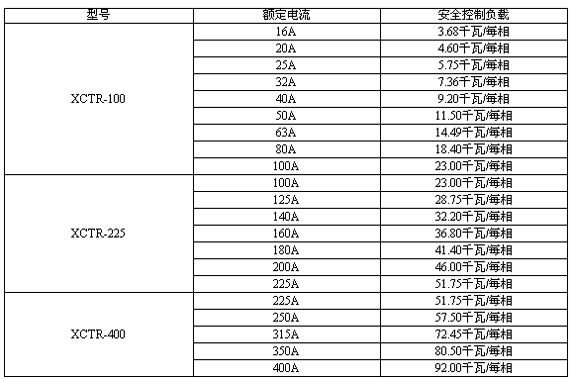

一、用途及主要特點： XCTR 系列剩余電流式電氣火災監控探測器，（以下簡稱探測器），適用于交流50HZ（60HZ），額定工作電壓AC230V，AC400V，AC690V，額定工作電流100A及以下的配電網絡中，用來分配電能和保護電路及設備免受過載，短路，剩余電流等故障的危害，該產品采用微控制進行電流信號的處理和控制，當控制線路因過載、短路、剩余電流等發熱起火，雷電從供電線引入，市網停電后又恢復供電時，該探測器會發出報警信號，直至自動切斷電源，迅速將故障排除在起火之前，徹底消除電器火災之隱患，還具有負載指示、相線指示，自檢等功能 ，在保護生命財產安全方面發揮著重要作用。 探測器廣泛應用于供電，郵電，冶金，石油，公路，鐵路，船舶，化工，礦山，學校，商廈，工廠，建筑等領域。 控測器符合： 　　GB14287.2-2005《電氣火災監控系統第二部分：剩余電流式電氣火災監控控測器》 　　GB50045《高層民用建筑設計防火規范》（2005）局部修訂條文 　　GB50045《設計建筑防火規范》 　　GB50054《低壓配電設計規范》 　　GB50096《隹宅設計規范》 二、控測器的型號含義 　　 三、分類 　　按剩余電流式電氣火災監控探測器用途屬性分類： 　　1、普通配電保護 　　2、消防配電保護（只輸出聲光報警信號，但不動作分閘） 四、正常工作條件和安裝條件 　　1、安裝地點的海拔不超過2000米。 　　2、周圍介質環境存儲溫度不低于-40℃，不高于+80℃ 　　3、在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。 　　4、無雨雪侵襲的地方。 　　5、污染等級：3級 　　6、安裝類別為Ⅲ。 　　7、控測器應按使用說明書要求安裝，可垂直安裝，也可水平安裝。1、3、5為進線端，2、4、6為負載端。 產品型號及規格: 五、主要技術參數及功能 　　1、剩余電流保護動作電流：200mA、300mA、400mA、500mA或1000mA動作（-20%）。（訂貨時需確定剩余電流保護動作電流） 　　2、額定負載電流：10A、16A、20A、25A、32A、40A、50A、63A、80A、100A。（三相可作單相使用） 　　3、具有負載指示功能。 　　4、過載動作時間： 　　分檔調定：見表一（即超過額定電流發出聲光報警，并經延時動作。） 　　5、具有二次保護，來電報警功能。 　　6、具有聲光報警功能。 　　7、具有手動自檢功能和手動清除功能。 　　8、遠程控制切斷負載電源（DC24V）。 　　9、一組常開常閉點輸出。 七、控制鍵名稱及功能 1、負載指示燈：負荷電流光柱指示。 2、A相燈；相線指示燈。當被保護線路A相發生過載、短路時，會自動點亮。 3、B相燈：相線指示燈。當被保護線路B相發生過載、短路時，會自動點亮。 4、C 相燈：相線指示燈。當被保護線路C相發生過載、短路時，會自動點亮。 5、故障燈：故障動作指示燈，當被保護線路發生過載、短路剩余電流故障而動作時，會自動點亮。 6、剩余電流燈：剩余電流指示燈。當被保護線路有剩余電流，超過設置的剩余電流保護值時，會自動點亮。 7、運行燈：電源指示燈。當探測器接通電源時，運行燈會閃亮。 8、報警燈：當被保護線路A、B、C相中任一相發生過載、短路進，會自動點亮。 9、剩余電流選擇燈，剩余電流選擇指示燈。 10、警聲選擇燈：警聲選擇指示燈 11、送電選擇開關拔至“二次保護”時，電網停電后又恢復供電時，發出來的電報警響四聲后自動關閉，必須人為送電，避免疏忽致災，拔至“電源直通”時，則自動接通負載電源。（僅限于XCTR-100，其它規格沒有些功能） 12、過載延時，按下過載延時按鈕，探測器在60S內不處于自動監視狀態，經延時后自動恢復到狀態。（注：電動機啟動和滿載送電使用。） 13、自檢：按下自檢按鈕，負載指示燈、報警燈，A相燈、B相燈、C相燈、剩余電流燈、運行燈、故障燈、全部點亮，并發出聲報警信號，松開，聲光報警保持，說明剩余電流及過載保護功能基本正常，然后按下復位按鈕，聲光報警信號止，探測器自動恢復監視狀態。 14、警聲選擇：警聲開關按鈕。警聲選擇指示燈亮?xí)r，當被保護線路發生過載，短路或剩余電流故障時，將會發出聲報警信號，按下警聲選擇按鈕，警聲選擇指示燈滅，警聲解除。（此時，若需警聲鳴，再按下復位按鈕，重新操作，否則無效） 15、剩余電流選擇：剩余電流保護選擇按鈕。當剩余電流選擇指示燈亮?xí)r，剩余電流保護功能有效，按下剩余電流選擇按鈕，剩余電流指示燈，則剩余電流保護功能無效，此時如果出現剩余電流情況剩余電流燈亮但不動作。 16、復原：按下復原按鈕，使探測器從報警狀態恢復到自動監視狀態 （需 故障扣除后）。（注：XCTR-100在送電選擇開關拔至二次保護功能時，按下復原按鈕，會發出四聲來電警報響） 17、送電：按下閹按鈕，接通負載電源，（僅限于XCTR-100，其它規格須搬運合閘） 18、開關：電源開關。向上按下時，探測器接通電源，運行燈閃亮，探測器處于自動監視狀態。（探測器的電源由A和N相引入） 安裝、使用 為了保證您的人身安全及電氣設備的安全，請用戶務必做到： 1、 探測器在安裝使用前必須認真閱讀使用說明書； 2、 探測器必須在正常工作條件下投入使用 3、 安裝前先檢查探測器的規格是否符合使用要求； 4、 安裝時，應水平或垂直安裝，并按接線圖連接。1、3、5為進線端，2、4、6為負載端； 5、 安裝時，請注意不能有異物落入探測器內； 6、 安裝時，接線端子的螺絲應擰緊固定，不能有槍支現象； 7、 探測器安裝完成砶在主電路通電前必須進行以下規定步驟，確保一切正常后探測器才能正式投入運行； 8、 應仔細檢查有無異物掉入探測器接線端子，如有異常，必須立刻清除， 9、 應由專業人員檢查廟宇參數是否符合實際要求； 10、進行操作試驗，觀察探測是否能正常工作 維護 1、 探測器在使用過程中，用戶應定期檢查探測器，一般每月至少一次，進行“自檢”試驗； 2、 應定期清掃灰塵，以保持探測器良好的絕緣； 3、 探測器因控制電路發生故障，須將電路故障排除后，方可“復原”“送電” 4、 探測器在發生故障后，不得私自拆開機殼，避免高壓觸電危險，應及時與本公司或駐當?shù)剞k事處聯系。 5、 用戶應經常檢查接線端子的導線是否有破損或螺絲松動現象，如有異常，應及時采取相應措施處理。
