機床主要用途、適用范圍:
1、本機床系3軸控制,2軸(X、Z)聯動的機、電、氣一體化產品,采用宜人化設計,能完成軸套類小型、細長類回轉體零件的車外圓、車端面、車螺紋、割槽、端面鉆孔、端面鏜孔、端面攻絲、橫鉆孔、銑多邊形、切斷等工序的精密、高效加工,當配置自動多棒料上料器時,對冷拉圓棒料或異形棒料及磨光棒料進行連續的自動循環加工。
2、機床主軸箱采用內置電機式結構,伺服控制,能實現定向、分度功能,運動平穩,結構緊湊,機床整體噪聲、振動低,能為操作者提供一個良好的工作環境。機床刀架采用排刀式刀架,主軸箱移動,有固定中心架(或回轉中心架)作切削時的支撐,保證了對細長軸類零件的高精度加工。采用全封閉防護罩,使機床整潔美觀,環境更清潔,操作更安全。機床X、Y、Z三個坐標均采用進口直線滾動導軌副,能夠在10m/min運行中準確定位,并可在低速運行下無爬行,保證了機床的高精度和高穩定性。
3、機床配置有三軸動力刀具附件,可實現橫鉆孔、銑槽、銑多邊形等功能,采用進口伺服電機控制,通過修改控制程序可實現無級變速。
4、機床配西門子802C控制系統,控制三軸(X、Y、Z)。機床操作面板按人機工程要求設計,操作使用方便??刂葡到y(tǒng)配有RS232通訊接口。主要電氣元件采用進口件或國內合資企業或國內生產的優質產品,以保證機床長期可靠的運行。

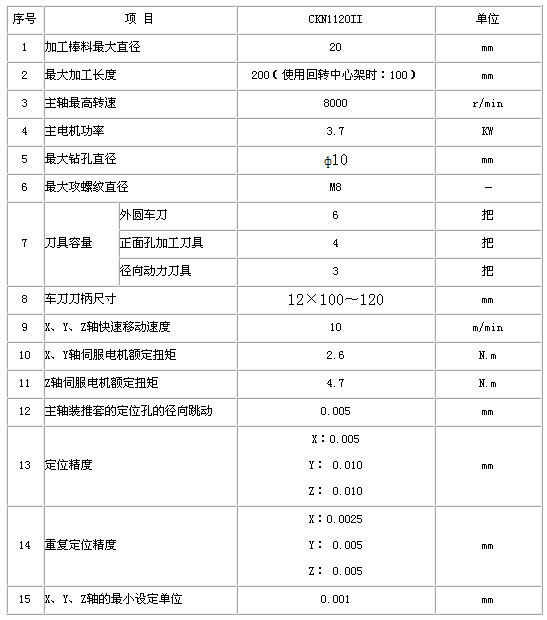

技術參數
