產品介紹
MC8040A,裝載本公司自行開發的馬達驅動IC(MCX305),為ISA Bus四軸運動控制卡,此卡可連接伺服馬達、步進馬達,或伺服與步進馬達同時共用。
特點:
最高控制速度:4MPPS
速度從1PPS到4MPPS的平隱梯形驅動。且輸出的驅動脈沖速度精確 度,在1~8KPPS的范圍時為± 0.1%以下,此外在驅動的途中,速度 可以自由的改變。
簡單的驅動命令
驅動脈波的輸出,基本上分定量驅動及連續驅動2種類命令,驅動 速度以初速度為準,若設置數值較高,就會變成加減速的驅動,如果設置數值較低就成為定速度的驅動,此外,所輸出的驅動脈波頻率 (PPS)是以范圍×驅動速度設置數值決定。

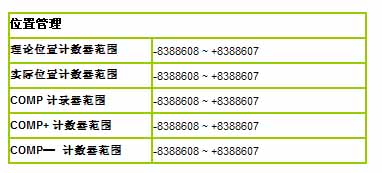

2個24位元位置管理計數器
每個軸皆有2個24位升EP/DOWN脈沖輸出用的理論位置計數器,及 回受脈沖用的實際位置計數器,回受脈沖用的輸入電路,使用高速 光電耦合器,可與線性驅動輸出型的2相編碼器連接。
比較暫存器與軟件極限功能
在各軸都有3個可以比較位置數值大小的比較暫存器,于馬達驅動 中,對一定位置計測,于手工操作其他處理時為一方便的機能,此 外,在這3個比較暫存器之中的2個,可以設置為軟件的+ 方向或-方向極限的機能。
線性驅動回路的驅動脈沖輸出
驅動脈沖輸出所使用的是線性驅動IC 26LS31,可以與差動輸入型的 驅動器或光電耦合器輸入型的驅動器。

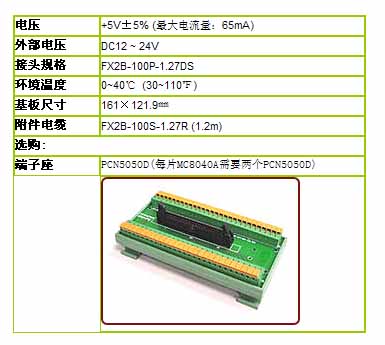

規格:
驅動脈沖輸出訊號
差動驅動器(26LS31)輸出
可切換獨立2脈沖或1脈沖方式
極限開關輸入訊號
2個方向可分+ / - 方向,光電耦合器輸入
可選擇邏輯準位
可選擇立刻停止/ 減速停止
減速/ 立刻停止輸入訊號
各軸有3點
光耦合器輸入介面
可選擇有效/ 無效邏輯準位
可作為通用輸入使用
編碼器輸入訊號
高速光耦合器輸入介面
可和差動電路連接
可選擇2相脈沖上升/ 下降脈沖輸入功率
可選擇2相脈沖輸入之等分比(1/1、1/2、1/4)
伺服馬達用輸入訊號
光耦合器輸入介面
定位完成訊號,警報信訊號
任何訊號都可以選擇有效/ 無效邏輯準位
通用輸出訊號
各軸2點
開路集極輸出介面(74LS06)
緊急停止輸入訊號
光耦合器輸入介面(4軸共用)
可用基板上的跨接端子選擇邏輯準位
斷開
發生斷開因素:
加速至定速開始時
定速至減速開始時
退出驅動時
位置計數器或偏差≧COMP改變時
位置計數器或偏差<COMP改變時
位置計數器或偏差≧COMP+改變時
位置計數器或偏差≧COMP━ 改變時
