一、產品介紹

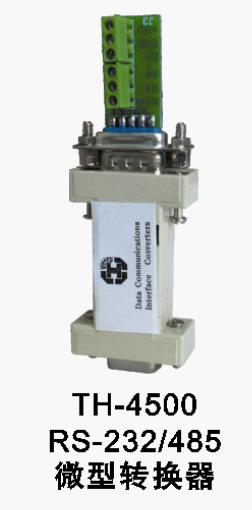

      TH-4500內置了高能量瞬變?cè)肼暠Ｗo(hù)裝置，顯著提高了抵抗數據傳輸電纜上的瞬變?cè)肼暱煽啃?，這種可靠性超過了很多現有的器件，能承受15KV抗雷擊保護和400W（典型值）的過壓瞬變。轉換器兼容RS-232、RS-485標準，可將RS-232的通信距離延長至1.2公里，無需外接電源，采用獨特的“RS-232電荷泵”驅動，不需要初始化RS-232串口就可得到電源，內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需要任何握手信號（如RTS，DTR等），從而保證了在RS-232方式下編寫的程序無需更改便可在RS-485方式下運行，轉換傳輸速率300-115.2Kbps。廣泛地應用于工業自動化控制系統、停車場系統、自助銀行系統、飯?zhí)檬埏埾到y(tǒng)、一卡通門禁系統、公路收費站等系統。

二、性能特點

  1、集成的瞬變電壓抵制
  2、對超出總線終端的ESD保護
     正負30KV IEC 61000-4-2，接觸放電（Contact Discharge）
     正負15KV IEC 61000-4-2，氣隙放電（Air-Gap Discharge）
     正負15KV EIA/JEDEC 人體模型（Human Body Model）
  3、每次ICE61000-4-5時峰值為400W（典型）的電路損害保護
  4、受控制的驅動器輸出電壓轉變率允許更長的電纜短截線長度
  5、開路失效保護接收器設計
  6、熱關閉保護
  7、上電/掉電短時脈沖波形干擾保護
  8、低禁止工作電流，最大300μA
  9、零延時自動收發轉換，獨有的I/O電路自動控制數據方向

三、性能參數

  1、接口特性：接口兼容EIA/TIA的RS-232、RS-485標準
  2、電氣特性：內置高能量瞬變?cè)肼暠Ｗo(hù)裝置，能承受400W（典型值）的過壓瞬變。
  3、電氣接口：RS-232端DB9孔型連接器，RS485端DB9針型連接器，配接線柱。
  4、工作方式：異步半雙工差分傳輸
  5、傳輸介質：屏蔽線或雙絞線
  6、傳輸速率：300bps-115.2Kbps, 自動偵測串口信號速率
  7、外型尺寸：63mm＊33mm＊16mm
  8、使用環境：-25℃到70℃，相對濕度為5%-95%
  9、傳輸距離：1200米（RS485端）5米（RS-232端）

四、注意事項

  1、RS-485總線上掛接設備過多導致通信失敗時，一般是電源能力不足導致的驅動能力問題，請引入+5V至+9V外接電源，接在RS485端接線柱的第6腳（+）和第5腳（GND）。
  2、RS-485端總線較長及波特率設定較高時，請?jiān)诳偩€兩端接入1KΩ-2KΩ的匹配電阻。
  3、RS-485連接時，請不要在RXD+/RXD-兩端外接引線（最好將此兩端短接），以免引入外界干擾。
