產品介紹:
原理:
抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞,壓力直接作用在陶瓷膜片的前面,使膜片產生微小的形變。厚膜電阻印刷在陶瓷膜片的背面,連接成一個惠斯通電橋(閉橋)。由于壓敏電阻的壓阻效應,使電橋產生一個與壓力、激勵電壓成正比的高度線性電壓信號。標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V,可以和應變式傳感器相兼容。通過激光標定,傳感器具有很高的溫度穩定性和時間穩定性,傳感器自帶溫度補償0~70℃,并可以和絕大多數介質直接接觸。
特點:

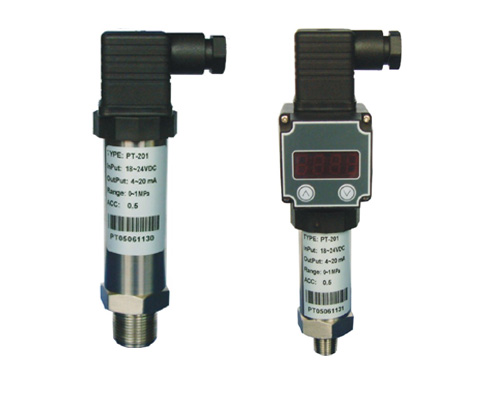

該變送器使用壓阻式傳感器。結構簡單,體積小巧,易安裝,適用于與接觸部分材質兼容的氣體和液體介質??梢詼y(cè)量表壓、絕壓和負壓。
技術參數:
△量程: 見標準量程表
△精度等級: 0.2% ,0.3% 0.5%
△線性度: ±0.2%或±0.5%
△遲滯: ≤0.01%滿量程
△穩定性: 優于0.1%/年
△溫度影響: TK<±0.2%FS/K
△工作電壓: 18~36V DC
△負載電阻: ≤ 1200Ω
△工作溫度: -30—80℃
△介質溫度: -30—85℃
△存儲溫度: -30~85℃
△防護等級: IP65
△外殼材料: 不繡鋼,塑料
△密封件: 氟素橡膠
