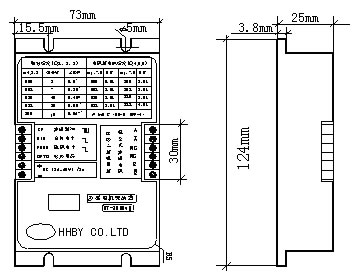

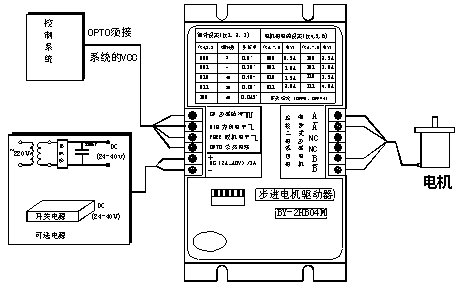

特點: 恒流控制 極低的電源損耗，極高的開關效率 驅動電流和細分?jǐn)?shù)撥碼設定，并具半流鎖定功能 脫機控制功能 所有輸入信號與功率放大部分光電隔離散熱器外殼與驅動器內部完全電絕緣 使用說明: 1、 參考面板提示，通過撥盤開關設定所需要的細分?jǐn)?shù)； 2、 參考面板提示，通過撥盤開關設定電機的相電流； 3、 參考面板提示，連接輸入信號線； 4、 參考面板提示，連接電機線； 5、 參考面板提示，連接電源線； 6、 加電后觀察電機運行情況。 注:可參見接線示意圖 電機相電流設定: 電機相電流是用驅動器上的撥盤開關來設定的，只須根據面板上的提示設定即可。使驅動器輸出電流與電機相電流相一至。 接線示意圖： 輸入信號接口： 輸入信號共有三路，它們是：步進脈沖信號CO；方向電平信號DIR和脫機信號FREE，它們?cè)隍?qū)動器內部的接口電路相同，見下圖。OPTO端為的、三路信號的公共鍛，三路信號在驅動器內部接成共陽方式，所以O(shè)PTO須接外部系統的VCC，如果VCC是+5V則可直接接入，如果VCC大于+5V則須外部另加限流電阻R，保證給驅動器內部光藕提供5-15mA的驅動電流。 細分?jǐn)?shù)設定： 細分?jǐn)?shù)是用驅動器上的撥盤開關設定的，只須根據面板上的提示設定即可。請您在系統頻率允許的情況下盡量選用高細分。細分后步進電機步距角按下列方法計算 步距角=電機固有步距角/細分?jǐn)?shù)。例如：一臺1.8°/40=0.045° 電機接線： 端子A和ā為電機一相繞組，B和 B為電機另一相繞組。 適配電機： BY-2HB04M適配90mm機座及其以下所有混合式步進電機
