PA300x 系列智能型三相晶閘管調整器 簡介：

    PA300x 三相晶閘管調整器以最新的控制技術為基礎，追求可靠性，可控性。它的控制有相位控制方式和過零分頻控制方式 2 種。在位相控制方式上有電壓反饋形，電流反饋形，功率反饋形及無反饋形，根據發熱體特性能選擇最佳控制方式。另外，可根據所連接的各種設定可進行輸出的斜率設定 , 或確保最小輸出電壓的截距設定?？蓪崿F(xiàn)手動控制，自動控制和手自動轉換控制?？煽刂齐娮柝撦d，碳棒負載，鉬棒負載，變壓器負載和一些變阻性負載或交流變直流負載。

技術規格

•  額定電壓： AC220V/380V（ 一種指定 ）
•  工作頻率： 50/60HZ（ 一種指定 ）
•  輸入信號： DC4～20mA ， DC1～5V
•  輸入阻抗： DC4～20mA ··· 100 Ω 以下 ; DC1～5V ··· 100 Ω 以下
•  額定電流： 30A,50A,80A,100A,150A,200A,250A,300A,400A,500A,800A,1000A
•  負載接法： 適用于三角形，內三角形，星形，雙星形，星形中心點接地等負載接法的控制
•  輸出范圍：相位方式
電壓反饋形 ···額定電壓的 0-98%（95%）
電流反饋形 ···額定電流的 0-100%
功率反饋形 ···額定電壓的 0-98%（95%）
額定電流的 0-100%
無反饋形···額定電壓的 0-98%
分頻控制方式
電壓反饋 ···額定電壓的 0-100%
•  過流保護： 當電流超過額定電流的 130 ％時，輸出停止，狀態燈變?yōu)榧t色，報警繼電器動作
•  缺相保護： 當電源缺相時，輸出停止，狀態燈紅色閃爍、報警繼電器動作
•  報警規格： 過流（安裝 CT ） , 散熱器超溫報警，報警繼電器動作，可容納 5A AC
•  冷卻方式： 額定電流 50A 以下自冷， 500A 以下風冷， 500 以上冷卻泵標準裝 備
•  運行環境： 周圍溫度范圍－ 10 ～ 50 ℃，周圍濕度：≤ 90 ％ RH
•  絕緣阻抗： 最小 20M Ω 1000V DC
•  絕緣強度： 25 00V AC 1 分鐘

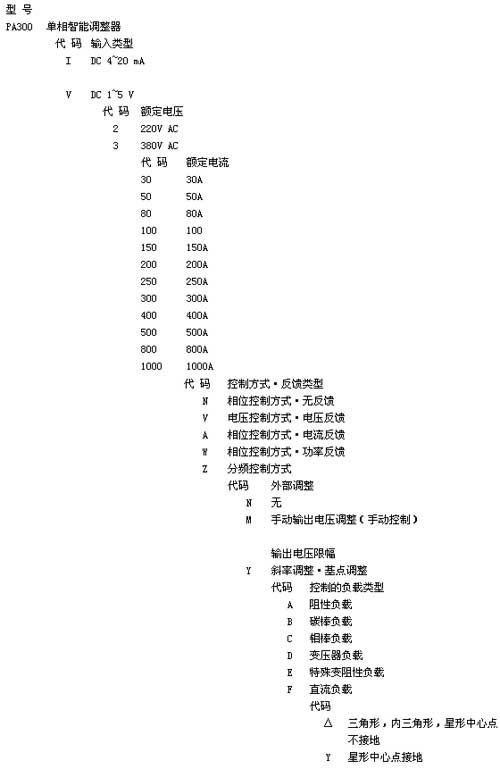

閘管調整器選型表
型 號
