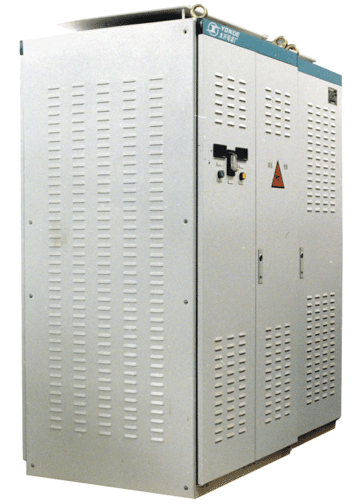

該裝置為地鐵牽引供電系統專用整流裝置。是一種專設的“電旁泄”通道，它安裝于牽引變電所內，一端接負極柜的直流負母排，另一端接隧道結構鋼筋（或高架橋梁結構鋼筋）、整體道床結構鋼筋、牽引變電所的地母排。使結構鋼筋中的雜散電流單方向回流到牽引變電所內的負級柜，防止雜散電流對結構鋼筋的腐蝕。內部電路主要由5個二極管排流支路和監測系統組成。每個二極管串有快速熔斷器，當熔絲熔斷后，能發出故障信號給監測系統。
