產品介紹
機床主要性能:
頂級高剛性結構設計,整體式底座不溢漏、超大超重“人”字型立柱、蜂窩形結構工作臺、高扭力伺服電機附絕對值編碼器。高速高精密的成套主軸、大功率主軸電機、高精密的同步帶輪,高扭力的齒形皮帶傳動;確保加工中心的高速高精高效。優質的日本三菱/FANUC/臺灣寶元/新代數控系統;斗笠式刀庫;主軸環狀出水/主軸中央出水、主軸油冷卻裝置、第四軸旋轉工作臺,高效率雙排屑系統可選配。
高剛性優質絲桿:優質絲杠的傳動可靠性,適用于高轉速的加工,專門挑選的潤滑材料,新式的密封技術,易與維護。高速高精密的主軸:主軸采用精密級斜滾珠軸承高速高精密,標準轉速可達8000rpm(BT-40)及6000rpm(BT-50)。使用高強韌四瓣爪拉刀,接觸面大,抓刀力強,刀柄頭損耗小,壽命長。標準機臺采用大馬力主軸馬達,配合更高扭力輸出。主軸以高扭力之齒形皮帶傳動,不打滑,并可大幅減低噪音及熱量產生。
主要參數:

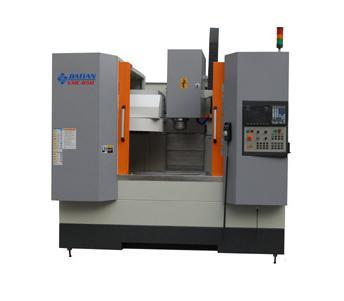

機型型號 VMC/850
行程 X 軸 mm 850 Y 軸 mm 510 Z 軸 mm 510
主軸鼻端至工作臺面的距離mm 150-660
工作臺 尺寸(長*寬)mm 850×510
T型槽 mm 18×5×100
最大負荷 kg 500
主軸轉速 rpm 60-8000
主軸錐孔 BT40
進給系統 X、Y、Z軸快速位移速度 m/min 18/18/18
進給速度 m/min 10
軌道形式 方形滑軌
自動換刀系統 刀庫容量 20/24
刀庫類型 機械臂/斗笠式
最大刀具直徑 mm Φ100
刀具最大長度 mm 300
換刀時間(刀對刀)s 3.5(7)
換刀時間(點對點) 7/(11)
全程精度 mm ±0.01
重復精度 mm ±0.005
使用壓力 kg/cm 6
機器重量 kg 5800
數控系統(三菱) E60/E68/M64
驅動電機(三菱) kw 2/2/2
伺服主軸(三菱) kw 7.5/11
機床標準配件:
三軸自動潤滑裝置 剛性攻牙
切削液裝置 全密閉外罩
主軸氣幕(BT40) 加工吹氣裝置
標準RS-232傳輸界面 傳輸電纜
電氣箱熱交換器 石英工作燈
三色警示燈 工具箱及地腳螺絲
變壓器 軌道油回收裝置
三軸滑軌伸縮護罩 操作使用手冊
維護手冊
系列產品:
VMC/850
VMC/1000
VMC/1100
VMC/1300
