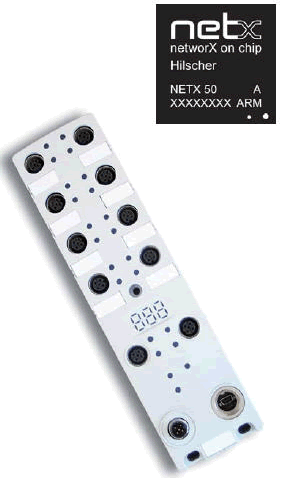

IO-Link主站技術 1：netX 50 片上集成8個通道的 IO-Link主站控制器 - 每個通過都具有IO-Link數據幀緩沖區 - 周期數據傳輸 - 自動發送和接收控制 - 自動喚醒機制 2： 高等級標準元件的離散結構PHY2 3： IO-Link協議棧，基于TMG/Karlsruhe公司技術，經驗證 4： 基于netX技術的單片解決方案，實現IO-Link與現場總線或實時以太網的協議轉換 5： IO-Link與PROFINET IO協議轉換網關測試板 - IP67等級 - 魯棒性連接，M12 插頭 7：段LED診斷顯示 6： netX 50 IO技術 - 客戶自主開發 - 產品化 - 可貼標的參考板 - 基于DTM技術 IO-Link以其特殊的性能受到廣大用戶的認可，眾多知名的傳感器、執行器和通訊技術制造商已經在它們各自設備中集成了IO-Link。 netX 50以32位ARM966為CPU核，主頻200MHz，具有兩個通訊通道，支持所有主流的現場總線和實時以太網系統。netX 50作為高集成度的網絡控制，是實現IO-Link與現場總線或實時以太網系統協議轉換的最理想硬件平臺。赫優訊提供可靠的技術，并幫助用戶根據實際需求開發自己的產品。 產品是基于netX 50技術的8通道IO-Link與PROFINET IO協議轉換的網關，其結構十分緊湊，外殼是IP67等級，特別適用于非常惡劣的工廠環境。 結構圖 IO-Link作為netX 50外設功能的一部分已經集成在片內，它由8個相同的通訊通道組成，每個通道都具有獨立的數據接收和發送緩沖區，用于接收IO-Link數據幀。 IO-Link狀態機通過自動切換數據傳輸?shù)姆较騺砜刂茢?shù)據的傳輸（報文的接收和發送）。網絡刷新周期可單獨觸發或循環觸發，通過中斷與應用進行同步。 由于硬件的支持，即使是時間苛刻的中斷也可產生，例如，每個字節的傳輸或接收發送操作的切換。 赫優訊（Hilscher）IO-Link芯片方案和IO-Link_PROFINET IO網關
