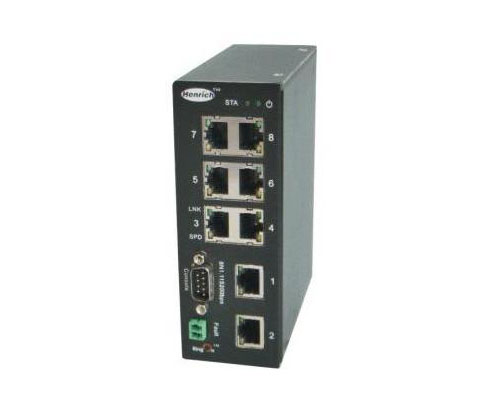

概述 管理型工業以太網交換機為滿足靈活多變的工業應用需求而設計，提供一種高端工業以太網通訊解決方案。管理型交換機占用空間小，易于安裝，可通過Web管理，提供強有力的高級管理功能和鏈路冗余自恢復技術。其強的可靠性、抗干擾能力、冗余電源、LED電源及通訊狀態顯示及緊湊型設計，以及豐富的管理功能（例如：RingOn™、VLAN、Trunking、QoS、IGMP Snooping、RSTP、SNMP、廣播風暴控制、速率控制、端口鏡像、靜態轉發表、故障報警、故障診斷、MAC地址表、日志及在線固件更新等），為滿足高端工業現場應用提供了一系列解決方案。 特性 ● Web 管理：內置Web Server，可通過瀏覽器遠程管理和配置 ● RingOn™：提供單環、雙環、混合環三種組網方式，硬件鏈路故障恢復時間小于100ms ● 冗余雙電源輸入 ：寬電壓、交直流、備份電源設計 ● 故障自動報警 ：Email/繼電器警報輸出 ● 釘軌或掛板安裝：特為工業應用設計 ● 在線軟件升級：簡單易用的在線固件升級 安裝 非管理型交換機可采用釘軌或掛板安裝。出廠標配是釘軌安裝方式，可安裝在標準導軌上。安裝和卸載都很方便。作為選配件，用戶可選擇掛板的安裝方式。 電源供給方面，非管理型工業以太網交換機采用12～36VDC或10～24VAC寬電壓輸入，冗余電源設計。提供4pins的標準電源接口，同時可接入兩路電源來提供電源冗余。 即插即用特性使其接入網絡極其簡單，直接把TP網線或光纖線插入相應的接口即可完成網絡的安裝接入工作。 規格 ● 遵從IEEE 802.3/802.3u/802.3x/802.1Q/802.1p/802.1D/802.1w/802.3ad LACP標準 ● 存儲轉發機制，提供更大容量的背板帶寬 ● CSMA/CD（Carrier Sense Multiple Access/Collision Direct）協議 ● 10/100M,全/半雙工,MDI/MDIX自適應模式 ● RJ45網線接口，傳輸距離可達100米 ● 可為用戶選配100Base-FX不同傳輸距離、不同接口類型的光纖接口 ● 12～36VDC或10～24VAC寬電壓輸入，冗余電源設計 ● LED電源及通訊狀態顯示 ● 全雙工流控和半雙工背壓控制設計 ● 標準釘軌或掛板安裝，牢固可靠，且容易安裝或卸載 ● 基于RingOn™自恢復技術，恢復時間小于100ms ● RSTP快速生成樹協議支持 ● 支持端口VLAN和IEEE 802.1Q VLAN ● 鏈路聚合，Trunking功能 ● 實時廣播風暴監控 ● 多等級服務質量（QoS）控制功能 ● IGMP Snooping ● 易于網絡監控和調試的端口鏡像功能 ● 端口級入口流量控制和出口流量控制功能 ● 靜態MAC地址轉發表功能 ● 標準SNMP協議代理 ● 繼電器警報輸出功能 RingOn™ RingOn™技術是由恒啟專業為工業應用而設計開發的，它提供以太網斷開后自恢復功能，其恢復時間小于等于100ms，位居目前國際水平前列。RingOn™技術基于以太網鏈路冗余備份，提供穩定可靠的、無中斷的工業以太網絡。 VLAN VLAN（Virtual Local Area Network）即虛擬局域網，是將物理上的局域網絡（LAN）從邏輯上劃分成多個網段，達到控制廣播域和網段流量的目的，以此來提高網絡性能、安全性和可管理性。 Trunking Trunking是用來在兩個交換機之間，把多個物理端口并行連接起來，當作一個邏輯端口使用，來提升通信帶寬和流量平衡。組成Trunking功能的多條物理連接有互為備份的功能，即當一條鏈路出現故障時，不影響其他鏈路的工作，并能保持整個網絡正常通信。 廣播風暴控制 網絡上的廣播幀（由于被轉發）數量急劇增加而影響正常的網絡通訊稱為廣播風暴，廣播風暴會占用相當?shù)木W(wǎng)絡帶寬，造成整個網絡無法正常工作。管理型交換機采用實時監控廣播包流量的方式來控制廣播風暴，確保正常通信質量。 IGMP Snooping IGMP Snooping是目前常用的在以太網交換機上實現組播動態注冊的協議，通過對交換機端口接收到的Report報文進行分析，并在交換機中建立相應的組播MAC地址與端口的對應表項，從而實現組播數據包的二層快速轉發。 端口速率控制 通過控制每個端口進出的速率，從而提供更高的服務質量和網絡可管理性。 靜態MAC地址轉發表 一個地址表項可以是一個單播地址，也可以是一個組播地址,一經建立，不會老化，但會隨管理型交換機的配置變化而變化。靜態地址轉發表可以用于解決一些安全方面或者是改善網絡狀態，組建特殊用途的網絡，如媒體傳輸?shù)取? 報警 管理型系列交換機采用繼電器或Email方式報警，在出現定義中的端口上電或者掉電，環網中有鏈路斷開，廣播風暴發生，雙電源掉電等故障時，能夠及時通過發送電信號或Email的方式通知故障發生。
