上海京卓 S3C6410開發板
企業信息
該產品采用”核心板+底版”結構,板對板之間選用高質量進口連接器,堅固耐用!鍍金工藝可保證常年運行不氧化!核心板尺寸僅5CM*6CM(業內最小!),引出腳多達320個;具有CAN總線、RS-485總線、穩定適用的VGA/TV輸出(內部有16Mbit獨立視頻緩存)。軟件支持Linux、WinCE、Android、uC/OS等主流操作系統,并開放源碼。
在-20℃到80℃范圍的高低溫運行測試中運行良好,并通過脈沖群以及浪涌條件下的抗擾測試。
備注:S3C6410是一款低功耗、高性價比的RSIC處理器,可廣泛應用于移動電話和通用處理等領域;S3C6410為2.5G和3G通信服務提供了優化的硬件性能,內置強大的硬件加速器:包括運動視頻處理、音頻處理、2D加速、顯示處理和縮放等;集成了一個MFC(Multi-Format video Codec)支持MPEG4 /H.263/H.264編解碼和VC1的解碼,能夠提供實時的視頻會議以及NRSC和PAL制式的TV輸出;除此之外,該處理器內置一個采用最先進技術的3D加速器,支持OpenGL ES 1.1/ 2.0和D3DM API,能實現4M triangles/s的3D加速;同時,S3C6410包含了優化的外部存儲器接口,該接口能滿足在高端通信服務中的數據帶寬要求。
硬件資源
核心板
Samsung S3C6410處理器,ARM1176JZF-S內核,主頻533MHz/667MHz;
128M字節DDR內存;
256M字節NAND Flash;
12MHz、48MHz、27MHz、32.768KHz時鐘源;
支持5V電壓供電;

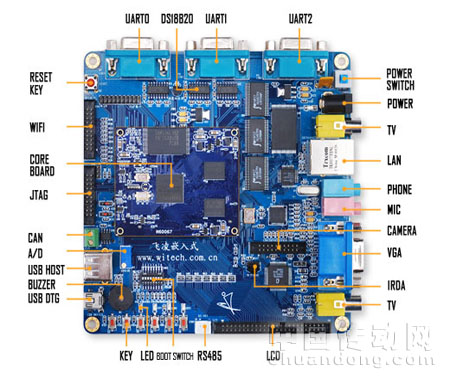

主控板
一個復位按鍵,采用專用芯片進行復位,穩定可靠;
系統啟動方式設置開關,采用 8 位撥碼開關;
一片2M字節NOR Flash;
三路串口,包括兩個五線RS_232串口和一個三線RS_232串口;
一個RS_485總線接口;
一個CAN總線接口,2.0標準;
一個100M網口,采用DM9000AE,帶聯接和傳輸指示燈;
一個 USB HOST 插口,支持 USB1.1 協議,使用側插 USB A 型接口;
一個 USB Slave 接口,支持 USB 2.0 協議,使用mini-USB AB型接口;
一個高速 SD 卡座??梢詫崿F(xiàn) SD Memory 功能和 SDIO 功能;
一個WIFI擴展接口;
一路立體聲音頻輸出接口可接耳機;另一路音頻輸入可接麥克風;
LCD和觸摸屏接口支持3.5寸、4.3寸、5.6寸、5.7寸、7寸、8寸等TFT液晶屏,獨家支持10寸LVDS液晶屏;
一個VGA接口,支持800x600分辨率;(轉換芯片穩定、廉價;適合產品應用)
兩路TV輸出接口;
一個CMOS攝像頭接口,支持ITU-R BT601/656 8位模式,使用10X2插針連接器;
內部實時時鐘,帶有后被鋰電池接口;
一個JTAG接口,使用10*2插針連接器;
一個溫度傳感器
一個紅外接收頭
六個用戶按鍵
四個LED
一個蜂鳴器
一個10X2插針擴展接口;包括1路GND、1路DA、8路AD、10路IO、1路SPI
