概述

      W3100C-P無線數傳是基于2.5G的通信網絡平臺，采用帶協議方式傳輸，給用戶提供高速、帶設備標示的數據傳輸?shù)奶摂M專用數據通道網絡?？梢宰尮I(yè)用的RS232/RS485串口通信立即轉換為CDMA無線網絡通信。

      W3100C-P無線數傳廣泛用于樓宇自動化控制、停車場設備、交通控制、LED屏幕控制、工廠、車間、礦井、金融等領域。

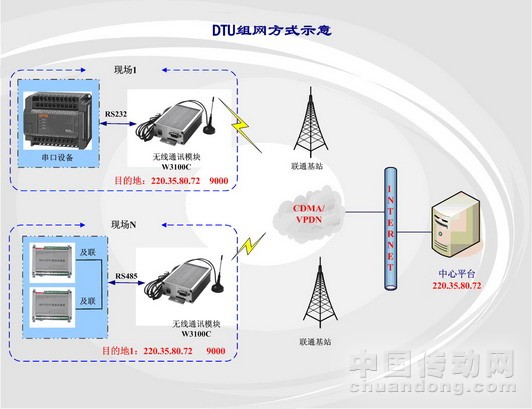

1 典型應用

主要功能：

把RS232/RS485串口接收到的數據通過CDMA無線網絡發到中心平臺。把CDMA無線網絡接收到的控制端數據轉為通過RS232/RS485串口發出。

產品特征：

一般特性：寬電壓輸入，5-24V寬溫度支持,-25℃ ～ +75 ℃低功耗，休眠小于0.1W，待機小于0.5W，通信小于1.5W可做TCP服務器或客戶端以供用戶點對點通信掉線自動重?fù)?，定時檢測網絡，確保用戶時刻連通遠程振鈴和短信喚醒，周期觸發喚醒多種喚醒模式TCP/UDP/IP/PPP/PAD/DNS等多種協議支持支持固定ip，域名設備與中心建立連接主動上報設備標示RS232串口速率高達115200 bps

創新特性：網絡層檢測機制，不需要心跳包，節省大量無用流量。每個數據包包頭包尾最小化，給用戶最大數據包空間。完全透明傳輸，不對用戶數據進行任何處理，確保用戶數據的準確性。波特率、數據位、校驗位、停止位可調，方便用戶接口。簡單明了的設置界面，用戶短時間內就可以完成設置。

技術規格接口：

RS232/RS485串口CDMA天線接口協議：TCP/UDP/IP/ICMP/PPP/PAP/DNS電源：DC 5V—24V耗電：0.6W ~ 1.5W

省電模式：0.15W

工作溫度： -25℃ ~ +70℃尺寸：113mm×68mm×25mm1

行業應用：

1．電力配網自動化大用戶集中抄表

2．水利水文雨量自動測報河道水位在線監測

3．環保污染源實時在線系統空氣，水質自動監測

4．氣象GPS大氣探測CDMA傳輸自動氣象站

5．工業工/企業無線報警控制系統工業鍋爐熱量實時監控

6．石化油井流量/濕度監測系統油庫遠程調度

7．煤礦 出煤量，稱重稅收

8．交通 智能交通圖象及數據傳輸車輛定位追蹤管理系統

9．市政城市集中供熱路燈監控小區泵站管網監控

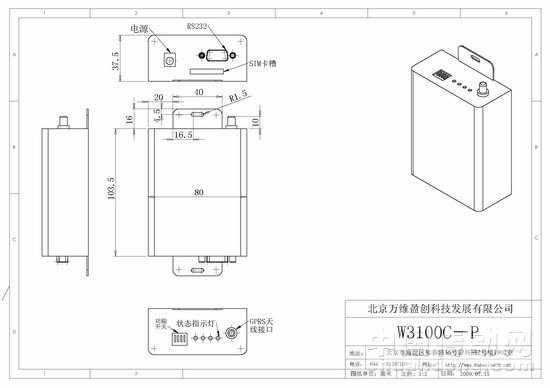

產品結構圖
