茶花 JK8(5)002C霍爾式接近傳感器(開關)
企業信息
簡介
H-JK系列霍爾接近傳感器(開關)是根據霍爾效應原理制成的新型自動化開關器件。本產品采用圓管形防水設計,達IEC144標準。在工業自動化控制、包裝、紡織、印刷機械、計數系統等領域有廣泛的應用。JK系列按工作狀態分為三類:JK-常開型、JB-常閉型、JZ-自鎖型。
特點
*響應頻率高 *有工作狀態指示燈
*重復定位精度高 *可以和編程控制器(PC)直接接口
*抗干擾能力強 *高可靠性,長壽命
技術參數
型號 參數 |
JK JB JZ |
|||||||
5002C |
8002C |
5002C |
8002C |
5002C |
8002C |
5002C |
8002C |
|
電源電壓(V) |
5~24 |
|||||||
電源電壓(mA) |
20 |
|||||||
工作距離 |
5~7 |
8~11 |
5~7 |
8~11 |
5~7 |
8~11 |
5~7 |
8~11 |
輸出低電平(V) |
≤0.4 |
|||||||
響應頻率(KHz) |
100 |
|||||||
定位精度 |
0.02 |
|||||||
指示燈 |
有 |
|||||||
輸出方式 |
NPN |
NPN /PNP |
NPN /PNP |
NPN /PNP |
||||
封裝外形 |
M6 |
M8 |
M10 |
M12 |
||||
工作溫度(0C) |
Ⅰ -40~+125 Ⅱ -25~+85 |
結構參數
☞ JK、JB、JZ系列均采用三芯護套電纜,長度為50cm。
☞ 接線方式: M6 M8 M12 紅:電源(Vcc);蘭:輸出(VOUT);黑:地線(GND)。

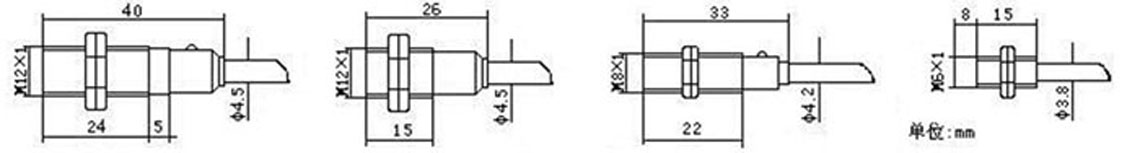

外形尺寸(單位:mm) 如下圖
使用說明

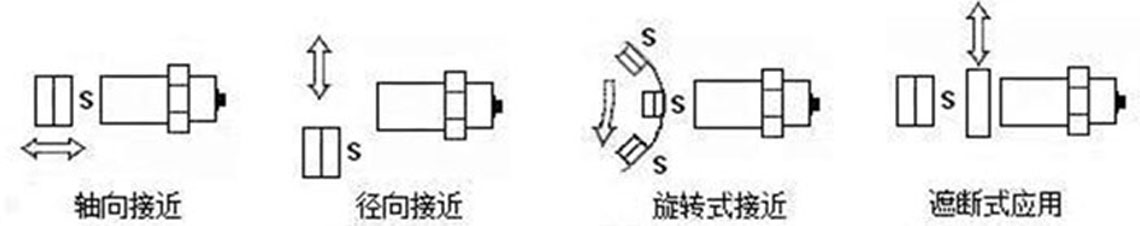

u 觸發方式

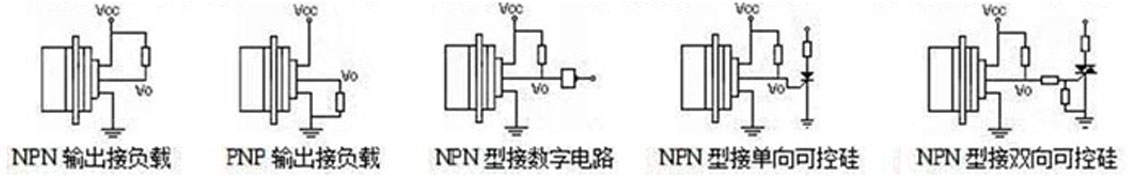

u 接線圖
☞ 配套磁鋼采用Φ8×4釹鐵硼磁鋼S面(表面磁感應強度為0.3T);也可以采用其他磁鋼,但工作距離可能變化。
☞ 輸出極性未明確要求者按NPN供貨。
☞ 外形結構參數除附圖外,還可根據顧客要求制作,電纜線長度可根據顧客要求供貨。
☞ 訂貨請寫明型號全稱,如JK5020DⅡ。
