茶花 CSM025AY-104霍爾電流傳感器

產品型號

廠商性質 生產商

公司名稱江蘇茶花電氣有限公司

地址江蘇省南京市棲霞區甘家邊東108號5幢3樓

收藏產品

聯系人：李小姐 025-68900276

聯系我時，請說明是在傳動網上看到的，謝謝！

企業信息

江蘇茶花電氣有限公司

普通會員第15年

公司類型：生產商

主運營：霍爾傳感器, 溫度傳感器, 接近開關, 電流互感器, ...

所在地區：南京市

注冊時間：2011-03-19

產品新聞

技術文章

產品介紹

簡介

應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。

技術參數

	型號	CSM025AY
IPN	原邊額定輸入電流	25		A
IP	原邊電流測量范圍	0～±36		A
ISN	副邊額定輸出電流	25		mA
KN	匝數比	1-2-3-4：1000
RM	測量電阻（VC=±15V）	IP =±25A時 100-360	IP =±36A時 100-190	Ω
VC	電源電壓	±12～±15（±5%）		V
IC	電流消耗	VC=±15V 10+Is		mA
Vd	絕緣電壓	在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘
εL	線性度	<0.2		%FS
X	精度	TA =25℃ VC=±15V ±0.7		%
I0	零點失調電流	TA =25℃ <±0.15		mA
IOM	磁失調電流	IP→0 <±0.15		mA
IOT	失調電流溫漂	IP=0 TA =–25～+70℃ ±0.1～±0.65		mA
Tr	響應時間	<1		μs
f	頻帶寬度（-1dB）	DC～100		kHz
TA	工作環境溫度	–25～+70		℃
TS	貯存環境溫度	–40～+100		℃
RP	原邊線圈內阻(TA =25℃)	≤1.25		mΩ
RS	副邊線圈內阻(TA =70℃)	110		Ω
RIS	隔離內阻（TA =25℃）	≥1500		MΩ

結構參數（mm）

結構參數

引腳說明： +：+15V －：－15V Io：Iout

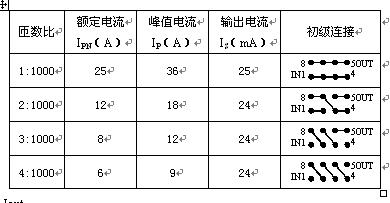

接線圖：

接線圖

使用說明
◆ 傳感器錯誤的接線會導致模塊損壞。
◆ 傳感器電流輸入端焊接到線路板應牢固可靠，且印制板上的輸入端導線寬度不小于1.5mm，越短越好，印制板最好使用雙面環氧板，并雙面布線，以免時間工作導致線路板發熱。
