用途及特點

該接線盒是SM40型高精度稱重系統重要組成部分之一，也可以作為其它任何電阻應變式傳感器的現場信號轉換部件。它可以將現場1個傳感器的輸出信號進行求和平均、放大、濾波，最后轉換為0～10VDC、4～20mA的直流標準信號（高精度雙通道輸出），供各種稱量?jī)x表及微機秤使用。

SM40型接線盒采用了低漂移、低噪聲運放和適合現場環境的濾波、屏蔽措施，使之在強電、磁場等干擾條件下也能長期穩定工作。另外，由于采用了對傳感器輸出靈敏度現場補償措施，在必要場合不僅可以減小四腳誤差，而且提高了傳感器的互換性。加之結構簡單可靠、調試維修方便、適應性能強等特點，已成功地應用于建材、水泥、礦山、冶金、化工等行業的生產和計量控制中。

主要技術指標

1. 工作電壓：12 VDC～30 VDC
2. 最大功耗：3W
3. 傳感器激勵電壓：10VDC
4. 信號輸出：雙通道，電流：4～20 mA；電壓：0～10 VDC
5. 可接入傳感器靈敏度范圍：1.0～3.0mV/V
6. 工作溫度：-40～85℃；相對濕度：<90%RH
7. 防護等級：IP67
8. 線性度：  ≤0.02 F•S
9. 溫度系數：<±25ppm/℃

10.輸出紋波：≤5mvpp

11.零位可調范圍 0～20mV

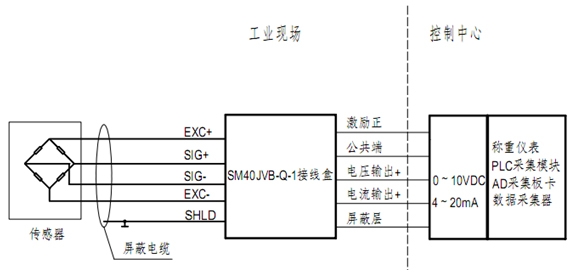

應用框圖
