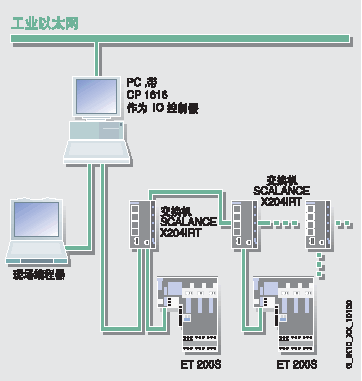

概述 專門設計用于組態總線、星形和環形拓?fù)浣Y(jié)構的同步實時工業以太網， 10/100 Mbit/s 組合使用“Cut Through（直通）”和“Store and Forward（存儲轉發）”交換機制；用于優化性能 站或網絡的電氣和光學接口與設備的端口類型一致。 堅固的金屬外殼，可安裝在標準導軌、S7-300 DIN 導軌上或墻壁安裝，節省空間的機柜 工業用站接口，帶具有PROFINET 能力的插塞接頭，自鎖在外殼上，可消除應力。 冗余電源 借助于其冗余傳輸特性，可用于冗錯應用，并可在正常運行過程中更換。 通過LED 進行設備診斷（電源、鏈路狀態、數據通訊）。 故障信號觸點，使用SET 按鈕，易于調整 該裝置具有PROFINET 診斷功能、SNMP 訪問，集成Web server 和自動e-mail 發送功能，用于通過網絡遠程診斷和信號傳送。 優點 用于構建同步實時以太網網段的理想解決方案，尤其是總線、星形和環形拓?fù)浣Y(jié)構 使用具有兼容PROFINET 插塞電纜，自鎖在外殼上，可消除應力，設備連接堅固，數據通訊可靠。 通過冗余的環網結構，因而網絡具有極高的可用性。 通過集成Web server 和信號觸點以及LED 指示燈，可快速、方便地進行設備診斷。 通過SNMP 接入點，SCALANCE X-200IRT 交換機可集成在現有網絡管理架構中。 使用PROFINET，進行過程診斷和系統診斷非常方便。 集成在SIMATIC STEP 7 中的組態和診斷功能有利于工廠的工程與組態以及調試和運行。 借助于集成Autocrossover 功能，可使用非交叉電纜。 模板更換無需編程器，使用C-PLUG 交換介質用于組態數據的備份 應用 使用SCALANCE X200IRT 工業以太網交換機，可以組態總線、星形和環形拓?fù)浣Y(jié)構的同步實時工業以太網。借助于其創新的交換技術，就對總線拓?fù)浣Y(jié)構方面的自動化特殊要求而言，則也是首次實現了一種單一技術即可滿足硬實時和無限制IT 開放性要求。 該交換機的防護等級為IP30，可用于開關柜中。 其它產品型號 SCALANCE X204IRT · 用于組態總線、星形和環形拓?fù)浣Y(jié)構的電氣工業以太網（4 個電氣端口） SCALANCE X202-2IRT · 用于組態總線、星形和環形拓?fù)浣Y(jié)構的光學工業以太網（2 個光學端口和2 個電氣端口） 對于這兩種型號： · 通過LED 進行設備診斷（電源、鏈路狀態、數據通訊）。 · 通過信號觸點（信號屏蔽可使用按鈕本地設置）、PROFINET SNMP 和Web browser 進行遠程診斷。 · 自動E-mail 發送功能 · 4 個（SCALANCE X204IRT）或2 個（SCALANCE X202-2IRT） RJ45 接口，工業用，帶有護套，可連接新式IE FC RJ45 180° 接頭。 實時以太網 SCALANCE X-200IRT 交換機基于PROFINET，可滿足現場級的實時要求以及高性能運動控制應用要求，例如： · 使用高性能的確定性數據傳輸技術，連接PROFINET IO 設備到 PROFINET IO 控制器 · 通過組合交換機制“Cut Through （直通）”和“Store and Forward（存儲轉發）”，實現基于IEEE 802 傳輸程序的同步實時通訊。對于驅動控制系統，就其同步、確定性響應性能而言，具有同步實時功能的PROFINET 可謂是目前全球性能最好的系統。如果循環時間為1 ms 并且波動小于1 μs，則可同步控制150 根軸，其中50% 的帶寬專用于IT 通訊。 · 硬實時和IT 開放性共存：平穩切換實時數據，冗余傳輸，提高可用性 高性能同步實時（IRT）以太網基于以下產品： · SCALANCE X204IRT · SCALANCE X202-2IRT · CP 1616 · SIMOTION （即將推出） · SINAMICS （即將推出） 設計 SCALANCE X-200IRT 交換機具有堅固的外殼，防護等級IP30，優化用于標準導軌和S7-300 導軌安裝。也可在直接安裝在壁板的任何位置。由于是S7-300 外殼格式，該裝置可最佳適用于采用S7-300 部件的自動化解決方案中。該交換機有1 個4 針端子板用來連接冗余電源電壓（2 x 24 V DC）。狀態信息通過LED 指示（電源、鏈路狀態、數據通訊、電源和信號觸點等）。 SCALANCE X-200IRT 模板具有以下類型的端口： 10/100BaseTX ，RJ45 接口 RJ45 接口，自動數據傳輸速率檢測（10 或100 Mbit/s），具有自動感測和自動交叉功能，用于連接IE FC 電纜，通過IE FC RJ45 180°接頭，距離最大100 m。 100BaseFX ，ST 連接技術 ST 接口，用于直接連接工業以太網玻璃光纖，最長3000 m，可組態總線與星形拓?fù)浣Y(jié)構。 功能 4 端口交換機，用于組態總線、星形和環形拓?fù)浣Y(jié)構的電氣和光纖工業以太網 集成實時功能，循環時間極短，時鐘脈沖率高 冗余數據傳輸，平穩切換 系統范圍內的時鐘精度（小于1 ms） 借助于端口中集成自動交叉功能，可使用非交叉電纜 通過集成交換機功能，斷開負載 使用信號觸點、SNMP 和Web 瀏覽器，診斷簡便 自動E-mail 發送功能 集成進PROFINET IO-Controller 的診斷功能中，一致性的診斷概念，包括網絡結構 使用任選C-PLUG 交換介質（不在供貨范圍內），可在故障時快速更換設備 網絡拓?fù)浣Y(jié)構和網絡組態 SCALANCE X-200IRT 工業以太網交換機一般可以與所連接的節點一起安裝在控制柜中（例如ET 200S）。組態網絡時，需要遵循下列邊界條件： · 兩個SCALANCE X 交換機之間的TP 軟線長度： - 最大100 m，對于IE FC 電纜和IE FC RJ45 180°接頭 - 最大10 m，對于TP 軟線 · 光纖長度： - 最長3000 m，對于工業以太網玻璃光纖。 · IP 地址： IP 地址通過BOOTP （Boot 協議）與DHCP （動態主機配置協議）機制分配。如果在網絡中沒有相應的服務器，IP 地址可以使用隨附的軟件工具分配。SCALANCE X-200IRT 交換機及其實時功能使用STEP 7 組態。 調試和診斷 SCALANCE X 的PROFINET 診斷報警功能使用相應的SIMATIC 工程工具顯示，并在控制器中進行處理。通過在SIMATIC 解決方案中的全面集成，PLC 和HMI 的工程與組態成本顯著降低。 SCALANCE X-200IRT 工業以太網交換機通過標準協議SNMP （簡單網絡管理協議）還可集成到網絡管理系統中。在設備出現故障時，出錯報文（SNMP 陷阱）被發送到網絡管理系統，或作為電子郵件發給一個指定的網絡管理器。 使用集成Web 服務器，通過標準瀏覽器，即可進行組態與診斷設置。通過Web 服務器，還能讀取統計信息。 下列信息通過裝置上的LED 顯示： · 功率 · 端口狀態 · 數據通訊 SCALANCE X-200IRT 系列工業以太網交換機還可使用浮置信號觸點監控。 使用SCALANCE X204IRT 配置舉例 具有高速冗余性的光纖網絡拓?fù)浣Y(jié)構
