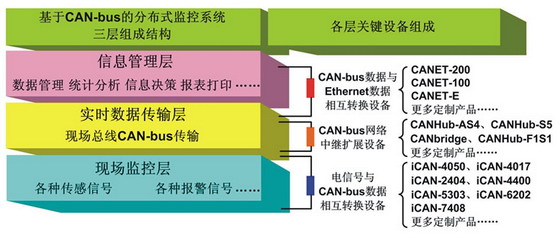

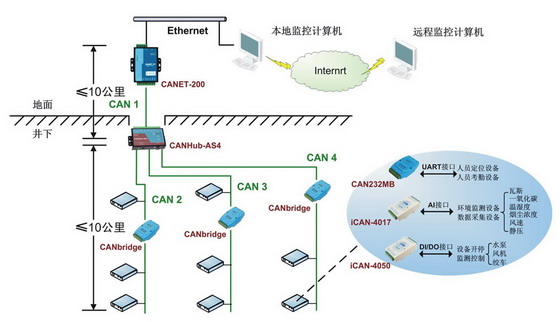

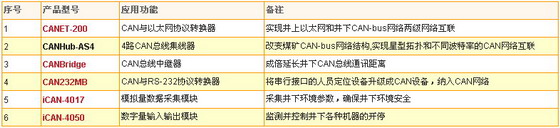

CANHub-AS4 智能4通道CAN總線集線器具有4個電氣隔離的CAN總線接口，能實現不同速率的4個CAN網絡之間的數據存儲轉發。能夠過濾不需要的CAN消息，降低各個CAN子網的負荷，還能路由各子網間傳輸?shù)南?，可用于改變CAN網絡拓?fù)浣Y(jié)構、提高網絡通訊距離和增加CAN節點數目等目的。 產品特性 ●集成4路完全電氣隔離的CAN通道； ●4路CAN通道均采用光電隔離、DC/DC電源隔離，隔離電壓DC 2500V； ●每路CAN通道均具有中繼功能，可成倍增加CAN通信距離； ●完善的接收消息過濾、發送方向設置和路由功能，提高網絡有效利用率； ●4路CAN通道的驗收過濾可獨立設置； ●4路CAN通道的通訊波特率在5Kbps～1Mbps之間可分別任意設置； ●采用高速32位微處理器，滿足在大數據流量下不丟失數據幀的應用（6000擴展幀/秒）。 產品規格 ●同時支持CAN2.0A和CAN2.0B協議，符合ISO/DIS 11898標準； ●使用外接電源（AC/DC +9V～+24V）； ●工作溫度：-25℃～+85℃； ●安裝方式：可選標準DIN導軌安裝或簡單固定方式； ●物理尺寸：100mm＊70mm＊25mm（不計算導軌安裝架高度）； ●CAN接口采用方便連接的開放式插座； ●可選安裝的外置式終端電阻。 礦井信息化工程項目設計方案 　　如下圖所示在煤礦井下，通過CAN-bus總線將各種監控設備連接在一起，實現監控?cái)?shù)據的實時傳輸。通過CANHub-AS4四路集線器和CANBridge總線中繼器實現CAN網絡容量以及傳輸距離的擴展，滿足長距離、多節點、復雜井下網絡拓?fù)浜投喾N通信波特率并存的實際要求。 　　通過CANET-200將井下CAN數據同EtherNET數據透明轉換，最終實現通過Internet對礦井情況進行遠程監控的信息化管理。 如下圖所示采用三層網絡架構來實現礦井信息化改建工程，第一層為現場監控層，由各種監控設備，包括溫濕度、瓦斯、風強、靜壓、煙塵、人員定位、水泵、風機等監控設備組成；所有監控?cái)?shù)據交由第二層實時數據傳輸層去傳輸，實時數據傳輸層采用現場總線CAN-bus，保證數據傳輸?shù)膶?shí)時性和可靠性；最后通過CAN-bus與以太網協議轉換器將數據由以太網傳輸?shù)降谌龑有畔⒐芾韺樱罱K實現數據管理、分析和決策。 應用方案相關產品描述
