名稱：EC1000系智能供水控制器
產品功能
1.無需配置PLC或供水控制器，即可實現多種常用供水專用功能
2.內置PID調節器，只需外配一只壓力傳感器，即可方便的組成閉環控制統 3.UP/DOWN端子控制功能，使用電接點壓力表也可方便的組成閉環控制系統 多種工作模式，可靈活配置常規泵、休眠泵、排污泵、消防泵、最多可實現7臺泵的控制
4.零流量停機功能，在用戶不用水的情況下可自動停機
5.內置鋰電池的實時時鐘芯片，方便實現各種泵的定時開啟和停止
6.每日可設定最多8段壓力運行，以適應供水壓力的變化需求
7.可實現8個時間段的周末/節假日等特定日供水壓力控制
8.定時輪換控制，使各泵工作時間均衡，并可防止泵的銹死
9.內置多種模式消防功能，火警時系統自動啟動消防泵
10.優化休眠泵控制，特別適合賓館，寫字樓夜間供水，最大限度節能
11.手動軟啟動功能，可實現循環方式時各泵的手動變頻軟啟動，方便調試
12.管網超/欠壓，火警/水池缺水等多種輸入與檢測保護，可保障供水系統安全
13.最多可存取7臺電機參數，自動實施保護
14.實時故障參數記錄，便于用戶分析故障原因，即使變頻器故障，仍能保證生活和消防供水
15.工作小時自動累計功能，方便節能分析或設備狀況維護
16.故障自動撥號功能，方便實現泵房無人職守運行
17.串行通行接口，可實現聯網控制，便于樓宇自動化和管理
18.操作權限設置，有效的提高了系統操作的安全性
19友好的人機界面：
主要功能介紹：
用戶權限設定
      為了防止未經授權人員隨意修改控制系統參數而造成不可預計的后果,或禁止非法查閱和拷貝重要數據等操作，可設置用戶密碼。只有密碼輸入正確后，才能進入系統控制功能參數查閱或更改操作。否則不能查閱所設置的功能參數（如控制方式、供水模式等），而只能查看某些運行參數（如頻率、壓力、時間、或I/O信息等）。
8種供水模式選擇
      系統共有8種供水控制模式可選擇，能實現最多4臺泵的變頻循環切換、或7臺泵的變頻固定方式控制，見下表：


8時段定時壓力給定設置

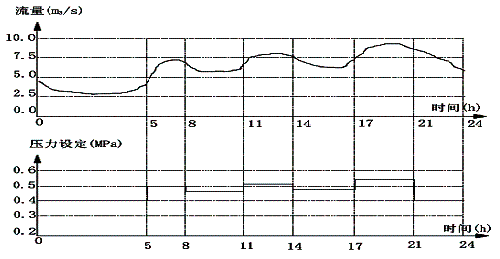

      適應生活供水中的壓力/流量波動特性，如通常白天的3個用水高峰期流量波動，以及其他一些特殊應用，系統提供了最多8段的定時壓力給定控制，以滿足使用。一天的流量波動的多時間段壓力控制如下圖所示：

休眠泵控制功能
      能特別適合于夜間供水量急劇減少的情況?？煞奖阒付咳招菝吖ぷ鞯膯⑹?停止時刻，并可設定休眠時的壓力給定值。休眠期間，休眠小泵工作，系統只監測管網壓力，當管網壓力低于設定的休眠壓力時，系統自動喚醒，變頻泵投入工作，而當管網壓力高于設定時，系統再次進入休眠狀態，即，只有休眠小泵運行。這樣，便實現了休眠泵的控制，最大限度的實現節水節電功效。如下圖所示：

小流量停機節能運行
      戶不用水的情況下可自動停機。原理如下：當設定PID偏差容限后，如果反饋壓力一直大于給定壓力上限范圍，并且變頻器工作在下限頻率，則變頻器會停機，當反饋壓力小于給定壓力下限范圍，系統自動喚醒。
定時輪換控制
      輪換的設置，可以有效地防止因備用泵長期不用而發生銹蝕的現象，提高了設備的綜合利用率，降低了維護費用。當泵的容量基本相同時，選擇定時輪換比較合適，系統工作不易振蕩（主要針對加／減泵過程）。循環泵方式時，所設置的常規泵全部參與定時輪換；而固定方式時，變頻泵為主泵，將不參與輪換，只有普通工頻泵進行定時輪換。
      考慮節能和降低磨損以及穩定性等因素，對不同容量泵，不宜采用定時輪換。
消防控制功能
      防信號外部輸入接口，當有火警或消防信號到來時，系統能自動切換到消防模式，有5種消防工作模式可選，主要根據消防和生活管網是否共用，以及進水池是否共用等條件來進行選擇。這5種模式分別是：
0: 活用水水源和消防用水水源共用。
        報警時，F(xiàn)24=1、3、4時根據F48壓力指令執行自動壓力調節；F24=2時，所有常規泵切換到工頻運行。
1：啟動消防泵
        水水源和消防用水水源分開。 消防報警時，消防泵啟動以工頻運行，生活用水按正常給定壓力調節。
2：啟動消防泵 生活用水水源和消防用水水源共用。
        報警時，消防泵啟動以工頻運行，生活用水按正常給定壓力調節。
3：啟動消防泵 生活用水水源和消防用水水源分開。
        報警時，消防泵啟動以工頻運行，生活用水關閉。
4：啟動消防泵 生活用水水源和消防用水水源共用。
        報警時，消防泵啟動以工頻運行，生活用水關閉。
排污泵控制功能

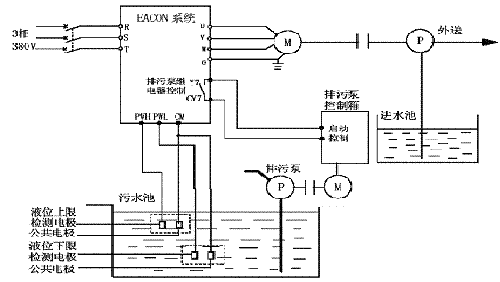

      操作面板上面內有污水液位檢測電路（PWH、PWL—CM) ,用戶只需將相應端子與外部傳感探頭連接即可。當檢測到泵房污水水位到達警戒水位時（PWH—CM有效），排污泵自動運行。當污水池積水排放到低于下限液位（PWL—CM 有效），則排污泵停止工作。信號連接時，只需兩組普通的簡易水位探頭（可用硬銅絲替代），固定于污水池中，見下圖所示，引出三根導線至變頻器端子，即可實現污水液位的上、下限檢測。


      用戶也可外接自己的液位開關傳感器，將其干節點輸出的開關量信號接入系統控制面板上相應的PWH、WL—COM 輸入端子，同樣實現自動排污功能。
進水池液位檢測及控制
      集成的液位傳感器很容易實現進水池液位的檢測和控制。當檢測水池水位低于檢測水位，或輸入外部低水位開關信號時，系統告警輸出，并停止運行；當水池達到正常水位,或輸入正常水位開關信號時，系統自動恢復運行。這有效地防止了水泵系統設備因缺水而損壞。 用戶也可外接自己的液位開關傳感器，將其干節點輸出的開關量信號接入到系統的操作面板上相應的WH、WL—COM 輸入端子，實現進水池缺水告警功能。
管網超/欠壓保護功能
      管網超壓信號外部輸入端子，可直接進行管網超壓故障檢測。還可通過模擬量輸入信號的方式檢測出實際壓力值，然后根據所設定壓力上/下限值進行管網超欠壓的故障判斷，并完成相應的系統告警和故障處理。這有利于對管網系統的良好保護，進一步提高供水系統使用壽命。
節能運行功能
      在EACON系列恒壓供水控制系統中所使用的變頻器是具有獨特節能運行功能的電流矢量型變頻器。在節能運行狀態下，變頻器輸出電壓根據電機軸所帶負荷的大小自動調整輸出值，維持電機的同步轉速，并使輸出功率達到最小。具體控制過程如下圖所示：
故障電話撥號
      根據用戶需求，當供水系統發生故障時，通過內置的接點控制，與外接的MODEM設備進行信號連接，自動啟動預先設定的電話號碼和信息，及時通知設備維護人員進行相應處理。（選配件）
全面的故障診斷及保護
      可能導致變頻器跳閘的24種故障以及影響正常運行的預報警信號，對供水系統運行狀態進行智能診斷，確保變頻器，水泵電機以及管網系統的安全可靠運行，并通過LCD顯示屏顯示中文的故障信息，方便用戶分析故障及預報警原因。
