用于分布式I/O系統的變頻器

ET 200S FC 變頻器0.75kW至4.0kW

SIMATIC ET 200S FC變頻器

      您是否在尋求節約費用和發掘生產潛力的方法？如果是這樣，那么，集成化的設計，具有多種功能的模塊式結構，以及安裝簡便等特點對于實現上述目的都是極其重要的。

      SIMATIC ET 200S是一種位— 模塊式的分布式I/O系統，防護等級為IP20，能夠滿足上述要求。它兼有安裝簡便，靈活性大，以及運行費用較低等特點。

SIMATIC ET 200S：

       多功能分布式控制的理念分布式系統的組態方法表明，它是一種引人注目的可替代集中控制系統的控制方案，這一控制方案的特點是可以大大節約費用，并且已經通過自動化工程的實踐得到了確認。其突出的優點是：布線更簡單，靈活性更好和可靠性更高。

      由于具有安裝方法簡單，組態靈活方便，以及無與倫比的運行可靠性等特點，ET 200S系統可以滿足專家們對I/O系統靈活性的一切要求：分布式智能型，輸入和輸出，電動機起動器，安全運行，以及世界頂級的變頻器。

     在一個單元中

      ET 200S FC變頻器全部集成在SIMATIC ET 200S系統中,實踐證明其優點有：

·模塊的安裝不需要專用工具

·可以按照您的要求構建等電位的屏蔽接地母線，通訊總線和動力母線，節約布線費用可高達80%

·模塊的更換簡便，與布線方式無關

·可以隨意替換模塊

·可以在熱態下更換模塊(允許帶電更換模塊，不需要中斷運行)

·大大擴展了診斷功能，可達到最高的利用率

·集成化的安全保護功能

·分布式組態方式可節省設備的安裝空間

采用分布式系統的關鍵所在

      ET 200S FC變頻器為分布式ET 200S系統開辟了驅動控制系統的許多應用新領域，以滿足日益增長的對異步電動機無級調速的要求。在變頻器用于解決基本的驅動問題(頻率控制)時，ET 200S FC變頻器無疑是非常好的裝置；在用它解決更為復雜的調速問題，包括矢量控制時，這種變頻器同樣有著優秀的表現。利用它所具有的集成化安全保護功能，即使設備中存在可能出現故障的部件，也便于找到價格合理的驅動解決方案。

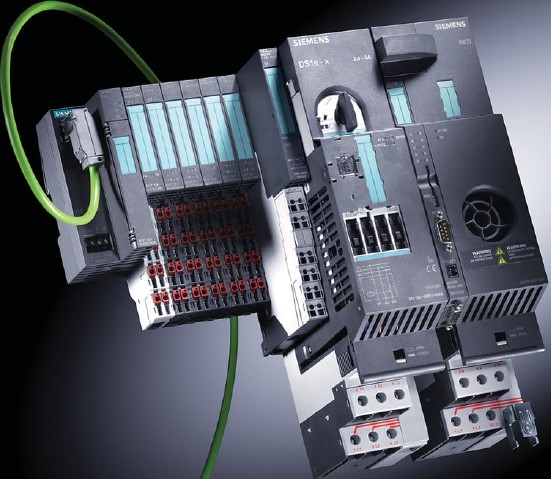

     I/O站加上智能化接口模塊，各式各樣的電子模塊和生產工藝控制模塊，電動機起動器，安全保護功能，以及ET200S FC變頻器，共同形成了一個完整的生產設備自動化系統。

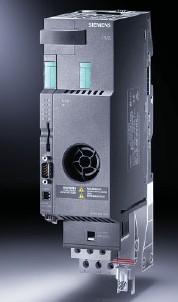

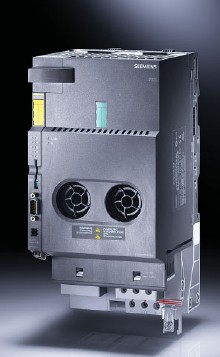

SIMATIC ET 200S FC變頻器

結構緊湊— 由精巧的部件組成

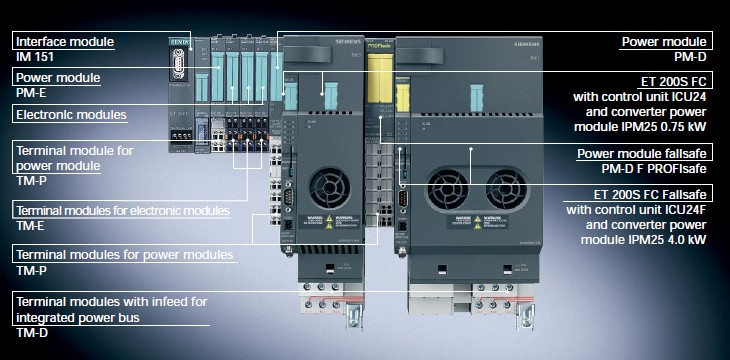

      變頻器由一個控制單元和一個功率變換模塊組成，組態非常方便?？刂茊卧挥?5mm寬。功率變換模塊可以提供的功率為0.75kW至4.0kW，結構也特別緊湊。在需要電氣-機械抱閘制動功能時?？蛇x用制動控制模塊(選件)。ET200S系統的安裝結構實例表明，把變頻器模塊卡入和鎖緊在被稱為端子模塊的機械部件上是成功的。電源模塊向電子控制裝置提供直流電源電壓。

獨特的集成化安全保護功能

       無論您是采用PROFIsafe信息幀,還是采用傳統的控制端子，ET 200S FC變頻器的故障保護功能都已集成為通過EN 954-1(第3類)或IEC 61508 (SIL)認證的若干保護功能：

·安全靜止停車：

      防止驅動系統不受控制的起動。全電子化和無觸點的這一功能保證系統非?？焖俸途_的響應特性。

·安全制動的斜坡曲線(無傳感器)：

對驅動系統的停車進行監控

·安全降速(無傳感器)：

      檢測正在下降的電動機速度是否超過允許值

      突出的優點：“安全制動的斜坡曲線”和“安全降速”功能不要求電動機安裝編碼器，因此可以輕松地得以實現。

SIMATIC ET 200S FC變頻器

創新的，再生功率向電源系統回饋的功能

      獨特的優點：制動過程中的再生功率可以向電源系統回饋。因此，不再需要作為外部附件或內部器件的斬波器模塊，制動電阻和進線電抗器(它們用于減速制動)。這樣,不僅減少了設備的安裝空間，而且降低了購置和安裝設備的費用，以及用于維護和能源消耗的支出。此外，從總體來說，系統的功率消耗量是最少的— 這也使站內的熱負載較低，單位體積內安裝的設備更多(功率密度較高) — 您還可以從制動過程中向電源系統回饋的再生功率得到好處,因?yàn)樗梢詾閯e的負載提供免費的功率。

無法匹敵的維護方便性

      像ET 200S系統的大多數模塊一樣，可以在不中斷運行的情況下更換ET 200S FC變頻器— 這是其他變頻器無法相比的特點。在熱狀態下更換設備極大地提高了系統的使用率。也可以個別地更換變頻器的功率模塊或控制單元。而且，變頻器的所有參數都可以存儲在一個非常小的微型存儲器板中。因此，系統在經過維修以后重新上電時立即就處于允許投入運行的“準備就緒”狀態— 更換變頻器和重新安裝微型存儲器板是非常簡便的。

應用對象的多樣性是我們的特長

      除了解決基本的驅動應用問題外，ET 200S FC變頻器還支持帶式運輸裝置，卷繞設備，開卷設備以及起重設備的轉矩控制。如果電動機帶有編碼器，變頻器還可以用于閉環控制，設置新的速度基準和提高轉矩控制精度。制動過程中的再生功率可以回饋給電源系統，具有這樣的優點是最現實的。例如，實現開卷機的控制，使起重機的負載較低以及對轉動著的大慣量物體進行電氣制動。

SIMATIC ET 200S FC變頻器

突出的亮點:

·由于電氣制動過程中的再生功率可以回饋給電源系統,降低了功率的損耗

·由于制動時不需要制動斬波器或脈沖電阻，降低了設備費用；ET 200S FC省去了進線電抗器

·功率密度(設備機柜內單位體積安裝的設備功率)高

·停機時間最短：所有的部件都可以在不中斷運行的熱態下拔出和重新插入，而且，系統在經過維修以后重新上電時立即就處于允許投入運行的“準備就緒”狀態：因?yàn)?，所有的變頻器參數都存儲在微型存儲器板(MMC－選件)上

·由于采用模塊式配置，可以進行隨意的模塊組合，增加了設計和使用的靈活性

·通過ET 200S站的接口模塊，變頻器可以在PROFIBUS或PROFINET上運行

·變頻器擴展并集成化的故障保護功能簡化了驅動裝置的故障保護方案。無傳感器的“安全降速”集成化保護功能是世界首創

·ET 200S FC變頻器實現動態控制方式?jīng)]有什么困難，例如，無傳感器矢量控制或轉矩控制；如果您的應用系統在速度精度和動態性能方面的要求是很苛刻的，控制系統中應采用電動機速度編碼器

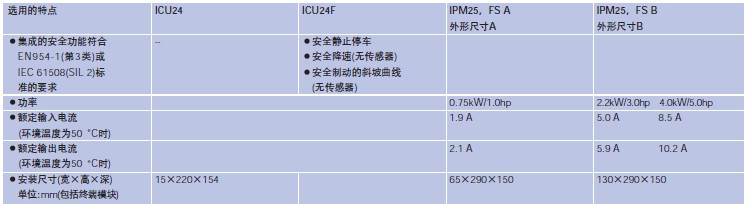

技術數據

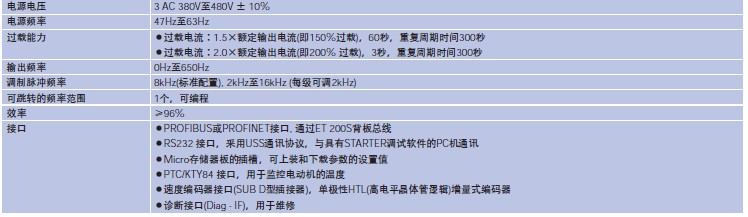

電氣數據

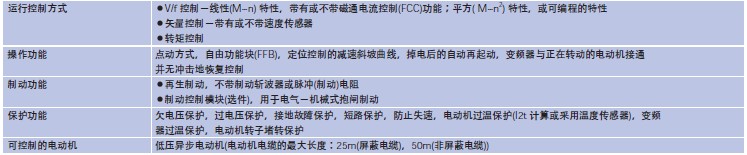

功能

機械數據

標準

附件
